929665-02-36-EU

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*5.46mm*5.46mm
供应商型号: 3M156317-72-ND
供应商: Digi-Key
标准整包数: 1

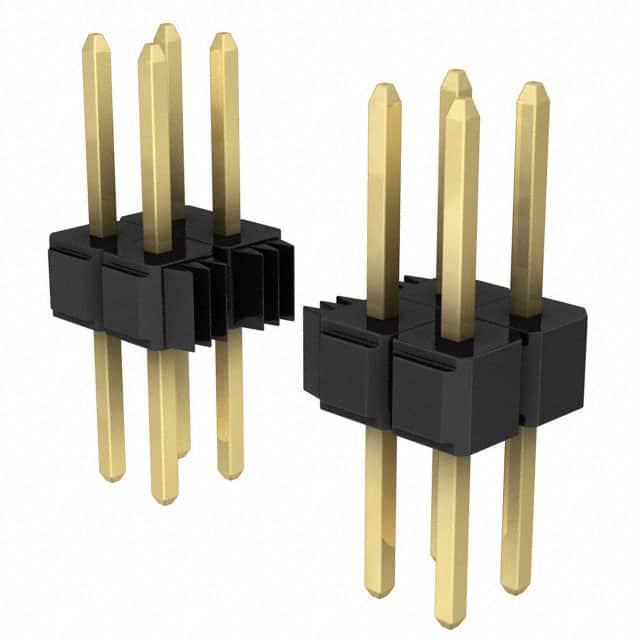

3M 矩形连接器 - 针座 - 公插针 929665-02-36-EU

929665-02-36-EU概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款高性能的电子连接器,适用于多种工业和消费电子应用。这些连接器具有单行和双行版本,可以采用直角或直插式安装方式。每个针脚都配备了焊接尾部,支持波峰焊或红外线焊接工艺。该系列提供多种电镀选项,包括金、丝光锡、铅锡合金等,以适应不同的环境要求和电气需求。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚酯(PCT),阻燃等级为UL 94V-0,颜色为黑色。
    - 接触材料: 铜合金,底镀镍50微英寸(1.27微米)。
    - 电镀选项:
    - 金、丝光锡、铅锡合金
    - 其中金和丝光锡选项符合RoHS标准
    - 电气特性:
    - 最大电流承载能力为2.5安培
    - 绝缘电阻大于5×10^9欧姆(在500伏直流电压下)
    - 工作电压可承受1500伏交流电压(海拔高度下)
    - 环境适应性:
    - 温度范围:-40°C 至 +105°C
    - 加工温度限制:260°C(仅限PCT部件)
    - 潮湿敏感级别:1级(J-STD-020C)

    产品特点和优势


    1. 高可靠性:采用优质铜合金作为接触材料,确保长期可靠的电气连接。
    2. 多样化电镀选择:多种电镀选项满足不同应用需求,如金镀层适用于高频电路,而铅锡镀层则更适合常规用途。
    3. 灵活的安装方式:提供直插式和直角两种安装方式,方便灵活布局。
    4. 耐热性:PCT塑料绝缘体可以承受高达260°C的加工温度,适用于严格的焊接工艺。
    5. 兼容性强:可以与多种不同类型的主板进行配合,适用范围广泛。

    应用案例和使用建议


    - 工业控制:应用于自动化控制系统中的信号传输,如PLC、传感器接口等。
    - 通信设备:作为模块间的数据传输接口,提高通信速度和可靠性。
    - 消费电子:适用于各类家用电器,如电视、音响等内部电路板连接。
    使用建议:
    - 在进行波峰焊接前,确保PCB边缘无杂质且清洁。
    - 避免过大的弯曲半径,以减少接触应力并提高可靠性。
    - 在多排引脚的设计中,要特别注意针脚间距和位置的一致性,确保正确的对齐和装配。

    兼容性和支持


    - 兼容性:与各种PCB设计兼容,适用于不同厚度的电路板。
    - 支持服务:3M提供全面的技术支持和售后服务,包括产品咨询、订货及维修服务。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:检查PCB设计是否有足够的焊盘面积,并确保焊接工艺参数正确。
    - 问题2:产品在低温环境中表现不佳。
    - 解决方案:确认产品的工作温度范围,并根据需要选择适合的电镀材料。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 连接器以其卓越的电气性能和可靠性,成为众多工业和消费电子应用的理想选择。其多样化的电镀选项和良好的温度适应性使其在各种复杂环境下都能保持稳定的性能。建议在需要高可靠性的电子系统中优先选用此款产品。
    本文档基于3M™ Pin Strip Header Single and Dual Row 的官方技术手册编写,提供了一个详尽的产品技术参数、特点、应用和使用建议。希望本篇文章能帮助您更好地了解并应用这款产品。

929665-02-36-EU参数

参数
触头镀层 - 配接
额定电流 2.5A
针脚数 72pin
排数 2
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
间距-配接 2.54mm
防护等级 -
颜色 黑色
长*宽*高 91.4mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-02-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-02-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-02-36-EU 929665-02-36-EU数据手册

929665-02-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7 ¥ 97.9144
10+ $ 9.9393 ¥ 83.1794
100+ $ 8.4485 ¥ 70.7038
500+ $ 7.5422 ¥ 63.1185
1000+ $ 7.1826 ¥ 60.1096
库存: 243
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.91
