929836-05-36-RK

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 5.08μm 锡 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: 3M156504-72-ND
供应商: Digi-Key
标准整包数: 1

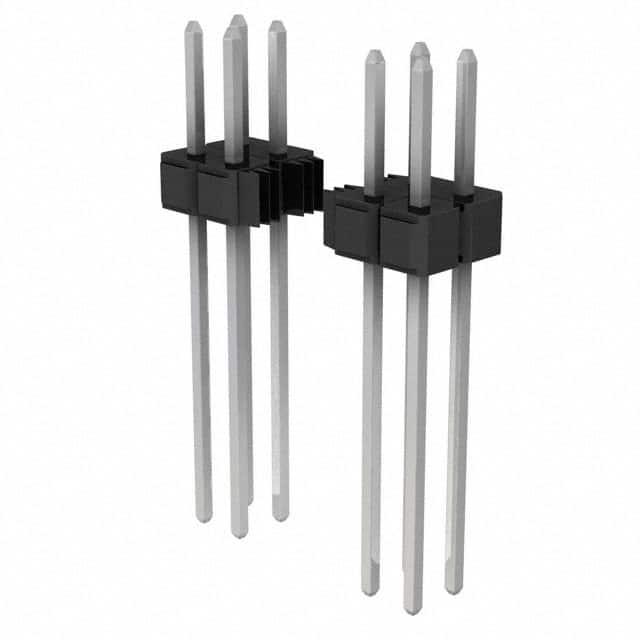

3M 矩形连接器 - 针座 - 公插针 929836-05-36-RK

929836-05-36-RK概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单行和双行列插针头系列(929 系列)是一种可堆叠的电子元件,提供直角和水平插入版本。此系列产品主要适用于工业控制、通信系统、消费电子等领域。该插针头具有多种连接长度,可以适应不同的电气特性要求,并且提供镀金、镀锡铅合金和金属色(Matte Sn)等多种电镀选项。

    2. 技术参数


    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸丁酯(PBT)或高耐温聚对苯二甲酸(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀层:
    - 基层镀镍:50 微英寸(1.27 微米)
    - 覆盖镀层:可选镀金、哑光锡、锡铅合金
    - 电流额定值: 2.5 安培
    - 绝缘电阻: 在 500 V 直流电压下大于 5 × 10^9 欧姆
    - 耐压能力: 海拔下 1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: PCT 部件最高耐热 260°C(J-STD-020C),PBT 绝缘体部件最高耐热 191°C(焊波过程)
    - 湿度敏感度等级: PCT 部件为 1(J-STD-020C)
    - UL 文件编号: E680803

    3. 产品特点和优势


    - 可堆叠设计: 使得该插针头可以灵活安装,增加系统模块化程度。
    - 多种电镀选项: 包括镀金、镀锡铅合金和金属色,以适应不同应用场景的需求。
    - 高耐温塑料: 支持波峰焊或红外线焊接,提高焊接质量。
    - 焊垫支撑: 便于进行波峰焊接。
    - 板上针脚保持力选项: 可选配以提高安装稳固性。

    4. 应用案例和使用建议


    该插针头广泛应用于工业控制、通信系统和消费电子等领域。例如,在工业自动化控制系统中,可以通过多个单行或多行插针头进行复杂的电路连接和信号传输。使用时应注意:
    - 根据实际需求选择合适的尾长代码(例如,表 1 和表 3 中的 Tail Length Code)
    - 保证焊接温度符合标准,避免因高温导致的损坏

    5. 兼容性和支持


    该产品支持多种电镀选项和不同长度的插针,可以根据具体应用进行选择。此外,3M 提供详尽的技术支持和售后服务,包括订购咨询和技术培训。

    6. 常见问题与解决方案


    - 问题: 插针头焊接后出现开裂。
    - 解决方案: 检查焊接温度是否符合标准,确保在规定的温度范围内进行焊接。
    - 问题: 插针头安装不稳。
    - 解决方案: 使用板上针脚保持力选项来提高安装稳定性。

    7. 总结和推荐


    3M™ Pin Strip Header 单行和双行列插针头系列是一款高性能、多功能的产品。其高耐温塑料、多种电镀选项及稳固的结构使其成为众多应用场景的理想选择。对于需要高可靠性、耐用性的场合,强烈推荐使用此系列产品。

929836-05-36-RK参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
额定电流 2.5A
颜色 黑色
防护等级 -
触头镀层 - 配接
针脚数 72pin
排数 2
触头镀层厚度 - 配接 5.08μm
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-05-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-05-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-05-36-RK 929836-05-36-RK数据手册

929836-05-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7628 ¥ 40.2457
10+ $ 3.899 ¥ 32.6294
300+ $ 3.0665 ¥ 25.6629
600+ $ 2.9202 ¥ 24.4384
1200+ $ 2.7809 ¥ 23.2728
库存: 289
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.24
