81050-500203-RB

厂牌: 3M
产品描述: Header,Push-Pull 1.27mm 2 50pin 750mA 760nm 金 黑色 通孔安装 45.97mm*15.39mm*15.39mm
供应商型号: 81050-500203-RB-ND
供应商: Digi-Key
标准整包数: 1

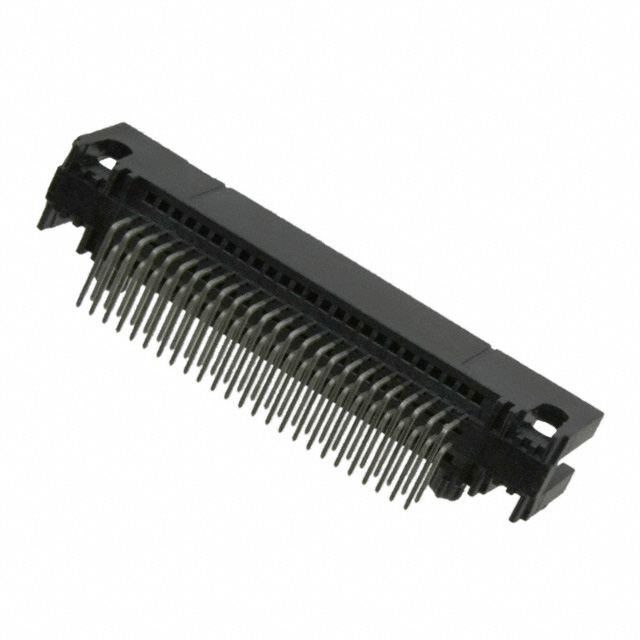

3M 矩形连接器 - 针座 - 公插针 81050-500203-RB

81050-500203-RB概述

    3M™ 4-Wall, Tripolarized Header 技术手册

    产品简介


    3M™ 4-Wall, Tripolarized Header 是一种用于电路连接的电子元器件,适用于各种高可靠性应用场合。这款头座具备双排极化特性,确保插拔过程中的精准对齐。通过提供直角安装和表面贴装(PTH和SMT)两种方式,3M™ 4-Wall, Tripolarized Header 能够满足广泛的安装需求。

    技术参数


    - 绝缘材料: 高温塑料(液晶聚合物,LCP)
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 镍基底层(100µ" [2.54 mm]),金制擦拭区(30µ" [0.76 mm])
    - 焊接尾部: 哑光锡或锡铅(根据订购信息)
    - 标记: 3M商标,零件编号和方向三角
    - 电流等级:
    - 单个触点供电时:3.00 A
    - 四个触点供电时:2.00 A
    - 所有触点供电时:0.75 A
    - 绝缘电阻: 在500VDC下大于1 × 109Ω
    - 耐压能力: 海平面处500VRMS
    - 温度范围: -55°C 至 +105°C
    - 工艺评级: 最大260°C(按J-STD-020C标准)
    - 湿敏等级: 1(按J-STD-020C标准)
    - 安全认证: UL认证号E680803

    产品特点和优势


    3M™ 4-Wall, Tripolarized Header 的显著特点包括:
    - 极化设计:通过四壁防护确保接触保护,提升机械稳定性和耐用性。
    - 减小尺寸:50mil × 100mil的设计使其相比传统100mil x 100mil产品长度减半。
    - 插拔操作简便:具备短/长卡口,易于操作且适合高应力应用。
    - 多种触点数量:提供20、26、36、40、50、60、68、80和100个触点选项。
    - 焊接尾部适应性强:支持不同厚度的印刷电路板,符合市场需求。

    应用案例和使用建议


    - 应用案例:广泛应用于通信、工业自动化、汽车电子等领域。例如,在工业自动化控制系统中,用于多通道数据传输。
    - 使用建议:
    - 确保连接正确无误,以避免不必要的损坏。
    - 在焊接过程中,采用适当的技术以防止焊料桥接。
    - 推荐先进行回流焊接,再安装卡扣。

    兼容性和支持


    - 兼容性:推荐与820系列(TS-0254)插座配合使用。
    - 支持信息:有关RoHS合规性信息,详见官方网站。

    常见问题与解决方案


    - 问题1:焊接时出现桥接现象。
    - 解决方案:增加额外的防焊点,并按照制造商建议的方式通过波峰焊进行焊接。
    - 问题2:无法准确插入。
    - 解决方案:确认接触部位的极化位置,确保正确匹配。
    - 问题3:接触不良。
    - 解决方案:检查接触面的清洁度及镀层质量,必要时重新焊接。

    总结和推荐


    总体而言,3M™ 4-Wall, Tripolarized Header 是一款高性能、多功能的电子连接器,其优良的设计和性能使其非常适合于各种严苛的应用环境。其独特的设计保证了高可靠性和稳定性,是市场上同类产品中的佼佼者。对于寻求高精度和高稳定性的应用场合,强烈推荐使用3M™ 4-Wall, Tripolarized Header。

81050-500203-RB参数

参数
针脚数 50pin
类型 Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层 - 配接
间距-配接 1.27mm
触头镀层厚度 - 配接 760nm
排数 2
额定电流 750mA
长*宽*高 45.97mm*15.39mm*15.39mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

81050-500203-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

81050-500203-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 81050-500203-RB 81050-500203-RB数据手册

81050-500203-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
