929647-04-17-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 17pin 2.5A 250nm 金 黑色 通孔安装 43.2mm*2.92mm*2.54mm
供应商型号: 929647-04-17-I
供应商: 国内现货
标准整包数: 1

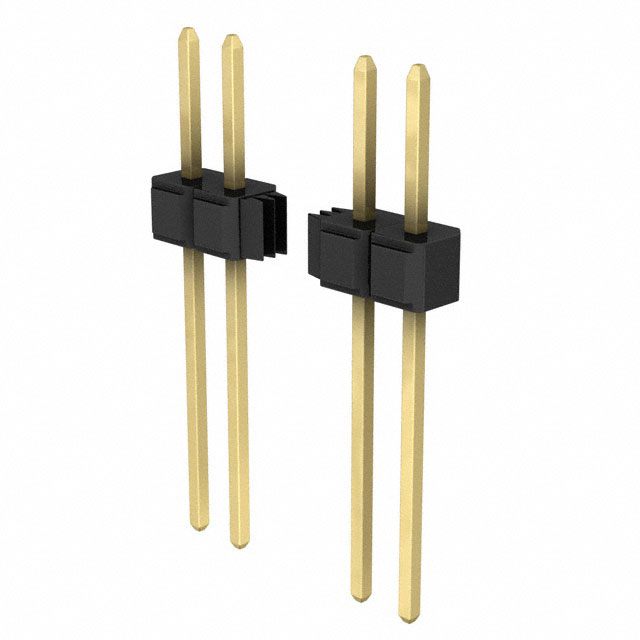

3M 矩形连接器 - 针座 - 公插针 929647-04-17-I

929647-04-17-I概述

    3M™ Pin Strip Header 929 系列产品技术手册

    产品简介


    3M公司推出的3M™ Pin Strip Header 929系列是一款适用于单排和双排引脚的产品。该产品设计用于连接器解决方案,主要用于电子产品中的信号传输。其主要功能包括高可靠性的电气连接、兼容多种焊接工艺(波峰焊和红外线焊接),并提供多种镀层选项以满足不同的应用需求。这种电子元器件广泛应用于电信设备、工业控制、医疗仪器、计算机及周边设备等多个领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触件
    - 材料:铜合金
    - 镀层:
    - 基底:50μ”(1.27μm)镍
    - 擦拭区域和焊尾:根据订购信息选择(金、哑光锡、锡铅合金选项)
    - 电气特性
    - 电流额定值:2.5A
    - 绝缘电阻:>5×10^9Ω(500VDC)
    - 耐压值:1500VRMS(海平面)
    - 环境适应性
    - 温度范围:-40°C至+105°C
    - 工艺温度:260°C(仅适用于PCT部件)
    - 潮湿敏感度等级:1级(符合J-STD-020C标准)

    产品特点和优势


    3M™ Pin Strip Header 929系列具有以下显著特点和优势:
    - 堆叠式设计:支持堆叠安装,提高了系统的集成度和可靠性。
    - 多种镀层选项:提供金、哑光锡、锡铅合金镀层,确保良好的导电性能和耐用性。
    - 高温度塑料材料:适合波峰焊和红外线焊接,提高生产效率。
    - 焊脚距离设计:提供焊脚支撑设计,防止焊接时产生短路。
    - 可选板针固定特性:增强了产品在PCB上的稳固性。

    应用案例和使用建议


    该产品常被用于电信设备和计算机接口等应用场景。在具体应用时,应考虑以下建议:
    - 正确设计焊盘:确保焊盘尺寸和间距符合手册中的推荐值。
    - 考虑焊接工艺:根据具体应用选择合适的焊接工艺。
    - 板针固定特性:如果需要增强固定性,可以选择带有板针固定特性的型号。

    兼容性和支持


    3M™ Pin Strip Header 929系列与其他电子元器件和设备的兼容性良好,能够轻松融入各种设计。制造商提供了全面的技术支持和售后服务,确保客户可以顺利进行采购和使用过程。

    常见问题与解决方案


    - Q: 产品能否在高温环境下长期工作?
    - A: 可以,在-40°C到+105°C的温度范围内均可正常工作。
    - Q: 如何正确选择尾部长度?
    - A: 依据实际应用需求,在订货时选择合适的尾部长度代码。
    - Q: 如何确保良好的电气连接性能?
    - A: 使用适当的焊接技术和合适的焊接材料,同时注意避免过度加热。

    总结和推荐


    3M™ Pin Strip Header 929系列凭借其可靠的性能、多样化的镀层选择以及出色的电气特性,使其成为电信设备、工业自动化等领域理想的连接器解决方案。其卓越的品质和适用性使其在市场上具有很强的竞争优势。强烈推荐给对高可靠性连接器解决方案有需求的客户。
    希望这份技术手册能够帮助您更好地了解和应用3M™ Pin Strip Header 929系列产品。如果您有任何疑问,欢迎随时联系技术支持团队。

929647-04-17-I参数

参数
触头镀层 - 配接
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
针脚数 17pin
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
颜色 黑色
排数 1
长*宽*高 43.2mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-04-17-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-17-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-17-I 929647-04-17-I数据手册

929647-04-17-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 2.184 ¥ 18.1927
35+ $ 2.028 ¥ 16.8932
70+ $ 1.9032 ¥ 15.8537
库存: 282
起订量: 28 增量: 1
交货地:
最小起订量为:7
合计: ¥ 127.34
