929700-11-34

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 34pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929700-11-34
供应商: 国内现货
标准整包数: 1

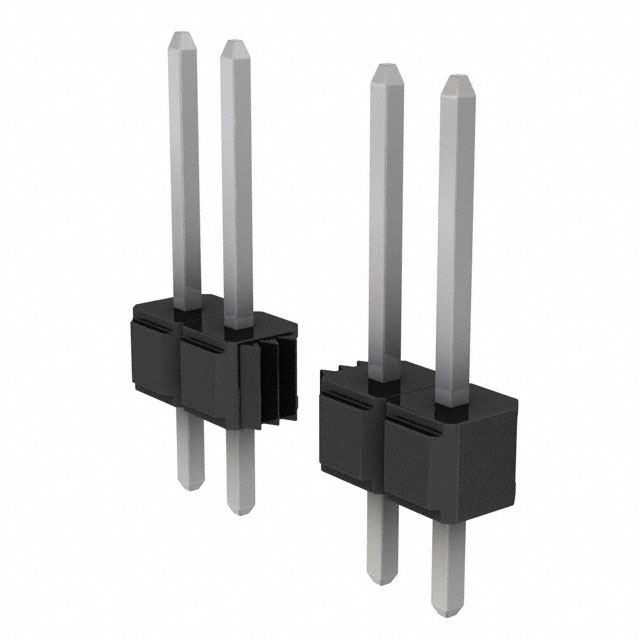

3M 矩形连接器 - 针座 - 公插针 929700-11-34

929700-11-34概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一种用于电子连接的应用广泛的组件,适用于需要可靠连接和高密度排布的场合。它提供了直角和水平两种安装方式,具有多种尾部类型(直焊和弯折焊)。该系列产品主要用于电路板间的信息传输,广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀选项:金、哑光锡、锡铅合金
    - 电流容量:2.5A
    - 绝缘电阻:大于5×10^9Ω(在500V DC条件下)
    - 耐电压能力:1500VRMS(海平面)
    - 温度范围:-40°C 至 +105°C
    - 焊接过程耐温性:最高可达260°C(仅适用于PCT部件)

    产品特点和优势


    1. 可堆叠设计:允许在同一主板上进行多层堆叠。
    2. 电镀选择多样性:提供金、哑光锡、锡铅三种电镀方案。
    3. 高温塑料:适合波峰焊或红外线焊接工艺。
    4. 焊接间隔:具备防波峰焊接的支撑结构。
    5. 可选的板卡插针保持特性:可增强插针在板上的稳定性。

    应用案例和使用建议


    根据手册中的应用信息,3M™ Pin Strip Header 929 系列广泛应用于计算机、网络通信、自动化控制设备等高密度连接需求的应用场景中。例如,在高性能服务器的背板互连中,确保高速信号的稳定传输;在复杂工业控制系统中,保证信号的可靠连接。使用时,可根据具体需求选择合适的焊尾长度及电镀类型以优化信号质量和机械强度。

    兼容性和支持


    该系列产品支持多种焊尾长度和安装方式,能灵活适应不同的应用需求。制造商提供详细的技术文档和支持服务,确保用户能够正确选择和使用相关产品。

    常见问题与解决方案


    1. Q: 焊接过程中如何避免短路?
    - A: 使用适当的焊接温度曲线和清洁的焊接环境可以有效防止短路现象发生。

    2. Q: 如何确保长时间使用后的可靠性?
    - A: 定期检查连接部位是否有腐蚀或松动迹象,并及时更换损坏部件。

    总结和推荐


    3M™ Pin Strip Header 929 系列以其出色的可靠性、多样化的电镀选项和广泛的应用范围成为众多领域内的理想选择。尤其适用于对连接质量要求高的应用环境。强烈推荐给寻求高质量电子连接解决方案的工程师和技术人员。

929700-11-34参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接 锡铅
颜色 黑色
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
排数 1
间距-配接 2.54mm
针脚数 34pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929700-11-34厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929700-11-34数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929700-11-34 929700-11-34数据手册

929700-11-34封装设计

查看详情并下载
Symbol
Footprint
3D Model
