929836-04-01

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 2pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-04-01-ND
供应商: Digi-Key
标准整包数: 1

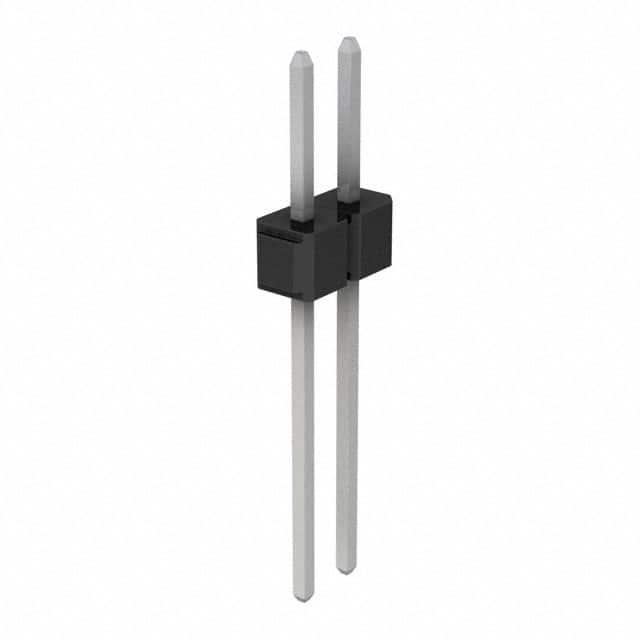

3M 矩形连接器 - 针座 - 公插针 929836-04-01

929836-04-01概述

    3M™ Pin Strip Header 单行和双行系列

    产品简介


    3M™ Pin Strip Header 系列是一种专为高可靠性设计的电子连接器,主要应用于单行和双行排针连接。这种连接器具有高电流承载能力(最高可达2.5安培)和多种镀层选项,适用于工业控制、通信系统、消费电子等多种应用场景。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:镍底层50μ英寸(1.27微米),可选金、磨光锡、锡铅镀层
    - 标记:无
    - 电气特性
    - 电流承载能力:2.5A
    - 绝缘电阻:5 × 10^9 欧姆(500VDC)
    - 耐压值:1500 VRMS 海平面
    - 环境特性
    - 温度范围:-40°C 至 +105°C
    - 加工耐温:PCT部分为260°C(符合J-STD-020C标准),PBT绝缘版本最大耐温191°C(仅限波峰焊接)
    - 潮湿敏感等级:一级(符合J-STD-020C标准)

    产品特点和优势


    1. 高可靠性:该系列连接器具备高耐压能力和出色的绝缘性能,适合在严苛环境中使用。
    2. 多样化镀层选择:提供金、磨光锡、锡铅等多种镀层选项,可根据不同应用场景选择最适合的镀层。
    3. 高电流承载能力:2.5安培的电流承载能力使其适用于需要大功率传输的应用场合。
    4. 高温度塑料材质:采用高温度塑料制成,可以适应波峰焊接或红外线焊接工艺。
    5. 焊接支架:提供焊接支架,便于波峰焊接过程中的固定。
    6. 板上针脚保持力:可选的板上针脚保持力特性增强产品在振动环境中的稳定性。

    应用案例和使用建议


    该系列连接器广泛应用于工业自动化、通信系统和消费电子等领域。例如,在自动化设备中,Pin Strip Header 可以用于各种传感器和控制器之间的连接;在通信设备中,可以实现高速数据传输和信号连接。
    使用建议:
    1. 在选择尾部长度时,根据实际应用需求选择合适的长度。
    2. 如需提高稳定性,可选择带板上针脚保持力特性的型号。
    3. 对于需要高可靠性的应用,建议选择金镀层版本。

    兼容性和支持


    该系列产品与市面上大多数标准 PCB 尺寸兼容。3M公司提供了详细的技术支持和售后服务,确保用户能够获得最佳的应用体验。具体订购信息和产品规格参见相关表格。

    常见问题与解决方案


    - 问题一:安装过程中发现针脚无法正确对齐?
    - 解决方案:请检查是否按照推荐孔位模式进行打孔,并确认针脚切割后的长度是否合适。

    - 问题二:长时间使用后出现接触不良现象?
    - 解决方案:请定期清洁连接器插针和插座,并确保没有灰尘或污染物积聚。

    总结和推荐


    3M™ Pin Strip Header 单行和双行系列以其高可靠性、多样化的镀层选择和优异的电气特性,在多个应用领域表现出色。推荐在需要高电流承载能力和良好绝缘性能的环境中使用。
    希望以上信息能帮助您更好地了解和应用这款产品。如需进一步技术支持或订购,请联系3M公司销售团队。

929836-04-01参数

参数
排数 2
额定电流 2.5A
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
针脚数 2pin
颜色 黑色
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 停产
包装方式 散装

929836-04-01厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-01数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-04-01 929836-04-01数据手册

929836-04-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
