首页  >  产品百科  >  D2530-6V0C-AR-WF

D2530-6V0C-AR-WF

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 30pin 1.75A 250nm 金 黑色 贴片安装 45.42mm(长度)*11.8mm(高度)
供应商型号: 3M161869TR-ND
供应商: Digi-Key
标准整包数: 200

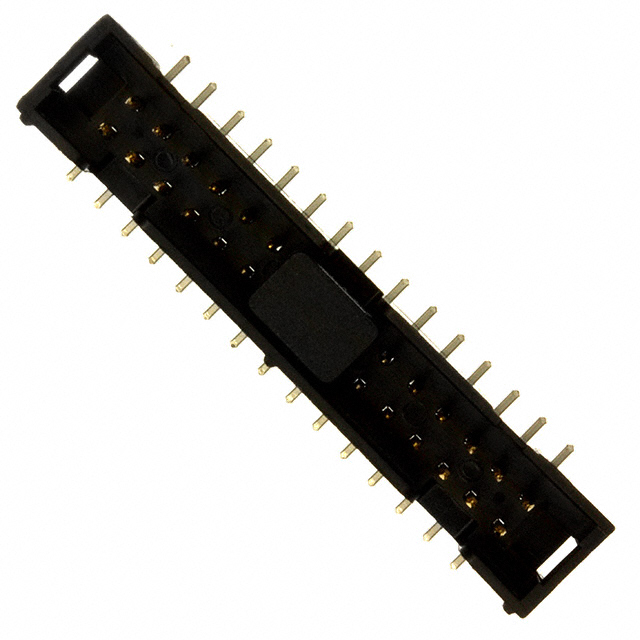

3M 矩形连接器 - 针座 - 公插针 D2530-6V0C-AR-WF

D2530-6V0C-AR-WF概述

    3M 2500 Series Four-Wall Header 技术手册解析

    产品简介


    3M 2500 Series Four-Wall Header 是一种适用于多种应用场合的连接器,由3M公司制造。该产品具有低轮廓、表面贴装、直角和通孔安装方式,适用于各类印刷电路板(PCB)设计。其主要用途涵盖消费电子、工业控制、通信设备和汽车电子等领域。

    技术参数


    - 物理规格:
    - 尺寸:0.100英寸 x 0.100英寸(2.54毫米 x 2.54毫米)
    - 材料:绝缘体采用玻璃填充聚酯(PCT),接触件采用铜合金
    - 极化设计:中心槽式极化
    - 色彩:黑色
    - 电气规格:
    - 温度范围:-55°C 至 105°C
    - 加工温度等级:260°C(符合J-STD-020C标准)
    - 潮湿敏感度级别:1(符合J-STD-020C标准)
    - 额定电流:单个触点可承载5.00A电流,6个触点可承载3.00A电流,所有触点承载1.75A电流
    - 绝缘电阻:>1 x 10^9 Ω 在500 VDC条件下
    - 电压耐受能力:在海平面环境下为1000 VRMS
    - 环境要求:
    - 气候条件:符合EIA-364-070标准方法2,最大温升为30°C,额定值按20%降额,具体曲线请参考相应的3M产品规范

    产品特点和优势


    - 低轮廓设计: 减少了整体体积,适用于空间受限的设计。
    - 中心槽式极化: 防止错误插入,缩短插拔时间。
    - 双槽极化设计: 提高了与其他竞争产品的兼容性。
    - 选配件: 可增加锁紧夹片以增强抗振动可靠性。
    - 高温绝缘材料: 适合无铅焊接操作。
    - 通过孔版本: 适合采用“通孔内焊膏”技术的回流焊接。
    - 直角表面安装版本: 焊接尾端易于清洁和维修。

    应用案例和使用建议


    - 消费电子: 如智能手机和平板电脑中的模块连接。
    - 工业控制: 用于各种控制系统的信号传输。
    - 通信设备: 用于电信网络中的数据传输。
    - 汽车电子: 用于车身控制系统、娱乐系统等。
    使用建议:
    - 当进行回流焊接时,需注意焊接温度和时间控制,避免损坏连接器。
    - 根据具体的应用需求选择合适的极化方式和包装选项。
    - 建议使用3M定制服务以满足特殊应用需求。

    兼容性和支持


    - 该产品与3M公司的其他相关产品兼容,具体兼容性信息请参考制造商提供的文档。
    - 供应商提供详尽的技术支持和售后服务,可通过800-225-5373联系获取更多信息。

    常见问题与解决方案


    1. 问题: 插入时感到困难。
    - 解决办法: 确保插入方向正确,并检查是否存在任何障碍物。

    2. 问题: 连接松动。
    - 解决办法: 检查锁紧夹片是否安装到位,必要时更换新的夹片。
    3. 问题: 焊接过程中出现虚焊。
    - 解决办法: 确认焊膏用量及焊接温度设置正确。

    总结和推荐


    综上所述,3M 2500 Series Four-Wall Header凭借其紧凑的尺寸、独特的极化设计以及广泛的应用场景,展现了其在多种工业领域的卓越性能。它不仅能满足严格的温度和湿度要求,还能通过定制服务适应更多特定需求。因此,强烈推荐此产品给寻求高效、可靠连接解决方案的专业人士和企业。
    如果您正在寻找一款多功能、高性能且具有良好性价比的连接器,3M 2500 Series Four-Wall Header无疑是一个理想的选择。

D2530-6V0C-AR-WF参数

参数
额定电流 1.75A
排数 2
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 250nm
针脚数 30pin
防护等级 -
类型 Header,Push-Pull
长*宽*高 45.42mm(长度)*11.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

D2530-6V0C-AR-WF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D2530-6V0C-AR-WF数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M D2530-6V0C-AR-WF D2530-6V0C-AR-WF数据手册

D2530-6V0C-AR-WF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 3.443 ¥ 28.8134
400+ $ 3.2787 ¥ 27.4387
600+ $ 3.1863 ¥ 26.6652
1000+ $ 3.0736 ¥ 25.7219
1400+ $ 3.0015 ¥ 25.1191
2000+ $ 2.927 ¥ 24.4955
库存: 400
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 5762.68
