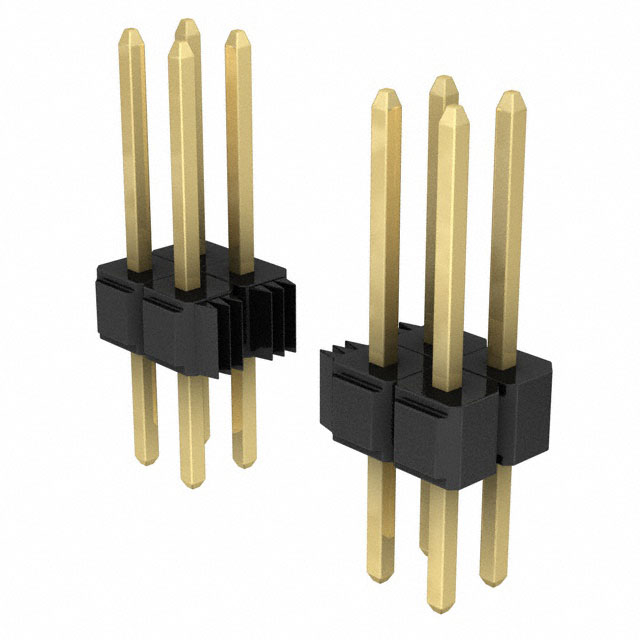

929715-10-07-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 2.5A 250nm 金 黑色 通孔安装 17.8mm*5.46mm*2.54mm
供应商型号: 929715-10-07-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929715-10-07-I

929715-10-07-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种多功能、多用途的电子连接器产品,设计用于各种电路板连接场合。这款产品适用于单行和双行配置,提供了直角和直立两种类型的尾部选项,适合波峰焊接或红外线焊接工艺。该系列包括 929 系列,具有多种安装长度选项(0.100 英寸和 0.235 英寸/0.318 英寸),并提供金、缎面锡和铅锡合金三种电镀选择。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀层:
    - 基底层:50 微英寸(1.27 微米)镍
    - 擦拭区域和焊尾:根据订购信息选择金、缎面锡或铅锡合金
    - 电气特性
    - 电流承载能力:2.5 安培
    - 绝缘电阻:在 500 伏直流下大于 5 × 10^9 欧姆
    - 耐压值:海平面 1500 VRMS
    - 环境适应性
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅 PCT 部件可承受 260°C(J-STD-020C 标准),PBT 绝缘体部件最大耐温 191°C(仅限波峰焊接过程)

    3. 产品特点和优势


    - 堆叠式设计:支持模块化组合,便于灵活布线和扩展。
    - 多涂层选项:提供金、缎面锡和铅锡合金电镀,确保在不同环境下良好的接触性能。
    - 高耐热性塑料:允许使用波峰焊接或红外线焊接工艺,提高了焊接可靠性。
    - 焊脚距离控制:配备焊脚间隔控制功能,确保焊接质量。

    4. 应用案例和使用建议


    3M™ Pin Strip Header Single and Dual Row 可应用于多种电子设备中,如计算机主板、工业控制系统、汽车电子系统等。例如,在需要高度集成和紧凑设计的设备中,可以使用此连接器实现可靠而高效的信号传输。针对用户使用建议,应注意在焊接过程中确保正确的焊点温度控制,以避免损坏连接器。

    5. 兼容性和支持


    该系列产品具有较强的通用性,适用于各种标准 PCB 设计。厂商提供了详细的订购指南和插孔模式推荐,确保客户能够正确地选择和装配组件。同时,用户还可以访问 3M 的官方网站获取更多技术支持和维护信息。

    6. 常见问题与解决方案


    - 问题:焊接过程中,焊料未充分填充到焊脚内部。
    - 解决方案:检查焊料温度,确认是否达到推荐温度;确保焊接工艺符合标准操作规程。
    - 问题:连接器在焊接后出现变形。
    - 解决方案:确保焊接时使用正确的温度曲线,避免过高的局部温度导致材料变形。
    - 问题:插针之间的电气连接不良。
    - 解决方案:检查并确保所有插针完全插入到位,并且与插座保持良好接触。

    7. 总结和推荐


    总体来看,3M™ Pin Strip Header Single and Dual Row 系列连接器凭借其多功能性、优异的电气特性和环境适应性,是市场上一款非常出色的产品。它不仅适用于多种应用场景,还提供了广泛的尺寸和电镀选择,满足了用户的多样化需求。因此,我们强烈推荐该产品给那些需要高性能、高可靠性的电路连接解决方案的工程师和技术人员。

929715-10-07-I参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
额定电流 2.5A
颜色 黑色
类型 Header,Push-Pull
针脚数 14pin
排数 2
长*宽*高 17.8mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
