P50-030S-EA

厂牌: 3M
产品描述: 28 AWG Latch Lock,Socket 1.27mm 2 30pin 250nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 8.4mm(高度)
供应商型号: 517-P50-030S-EA
供应商: Mouser
标准整包数: 1

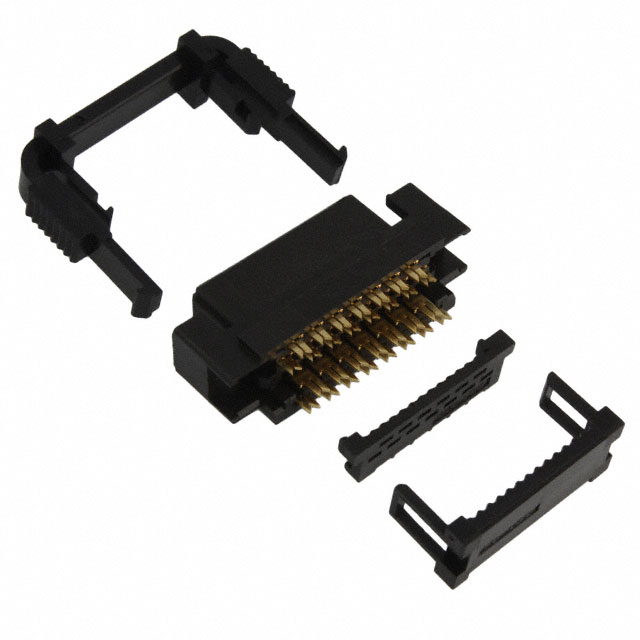

3M 矩形连接器 - 自由悬挂/面板安装 P50-030S-EA

P50-030S-EA概述

    3M Pak 50 Wiremount Socket 技术手册解析

    1. 产品简介


    3M Pak 50 Wiremount Socket 是一款专为 1.27 毫米(50 密尔)间距的扁平电缆设计的接线座。该产品采用 .050 英寸插针间距,主要用于需要高密度连接的应用场合。其主要功能是终止并连接两根独立的电缆,确保稳固可靠的电气连接。适用于多种工业和消费电子领域,如自动化控制系统、医疗设备、通信设备和消费电子产品等。

    2. 技术参数


    - 电气特性
    - 电流承载能力:0.5 安培
    - 绝缘电阻:最小值 100 兆欧(500 V DC)
    - 耐压:650 V AC,持续 1 分钟
    - 机械特性
    - 插针材料:铜合金,镀镍并镀金
    - 接触面积:金镀层 0.25 微米(10 微英寸)
    - 线缆适配:28 AWG 绞合 PVC 扁平带状电缆
    - 物理特性
    - 绝缘材料:玻璃填充尼龙
    - 燃烧等级:UL 94 V-0
    - 颜色:黑色
    - 环境条件
    - 温度范围:-55°C 至 +85°C
    - 合规性
    - 符合 RoHS 标准

    3. 产品特点和优势


    3M Pak 50 Wiremount Socket 的主要特点是采用了可锁定/弹出式机制,保证连接稳固且易于操作。此外,标准配备的线缆应力释放装置和工具化设计使得客户能够轻松进行电缆装配和终端处理。产品的机械和电气性能均经过严格测试,确保在恶劣环境下也能保持稳定表现。其独特的镀金接触面和铜合金插针设计也显著提高了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    根据手册提供的应用场景,3M Pak 50 Wiremount Socket 广泛应用于各种工业控制设备和医疗仪器中,如自动化生产线、数据采集系统、通信模块和精密测量仪器等。对于需要高密度连接和稳定信号传输的应用,该产品是一个理想选择。
    使用建议:
    - 在安装前,确保电缆的尺寸符合规格要求(28 AWG 绞合 PVC 扁平带状电缆)。
    - 使用指定的工具(如 3640 压机或等效工具)进行电缆装配。
    - 检查接线座的接地是否牢固,以避免信号干扰和短路风险。

    5. 兼容性和支持


    3M Pak 50 Wiremount Socket 设计时考虑了广泛的电缆和设备兼容性。该产品可以与多种标准 28 AWG 扁平带状电缆配合使用,并支持通过工具化的组装方法进行快速安装。制造商提供了详细的技术支持和维护信息,用户可以通过官方电话(800-225-5373)或访问官方网站(http://www.3M.com/interconnects/)获取更多信息。

    6. 常见问题与解决方案


    1. 问题:电缆插入困难
    - 解决办法:确保电缆直径和插针尺寸匹配,适当调整电缆插入角度。
    2. 问题:连接不稳定
    - 解决办法:检查锁定/弹出机构是否正常工作,必要时重新装配。
    3. 问题:信号质量下降
    - 解决办法:检查接地连接是否良好,确保无干扰源靠近连接点。

    7. 总结和推荐


    3M Pak 50 Wiremount Socket 是一款高性能、高可靠性、广泛适用的接线座产品。它具有坚固的结构设计、优秀的电气性能和广泛的兼容性,非常适合需要高密度、可靠连接的应用场景。强烈推荐使用该产品以满足工业和消费电子领域对高性能连接器的需求。

P50-030S-EA参数

参数
电缆端接 IDC
排数 2
触头镀层
针脚数 30pin
间距 1.27mm
线规 28 AWG
颜色 黑色
类型 Latch Lock,Socket
触头镀层厚度 250nm
长*宽*高 8.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

P50-030S-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50-030S-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M P50-030S-EA P50-030S-EA数据手册

P50-030S-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.8365 ¥ 150.7184
10+ $ 14.85 ¥ 125.4825
25+ $ 14.0076 ¥ 118.3642
50+ $ 13.176 ¥ 111.3372
100+ $ 12.0204 ¥ 101.5724
240+ $ 10.248 ¥ 86.5956
480+ $ 9.4815 ¥ 80.1187
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 150.71
