929715-11-09-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 18pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-11-09-I
供应商: 国内现货
标准整包数: 1

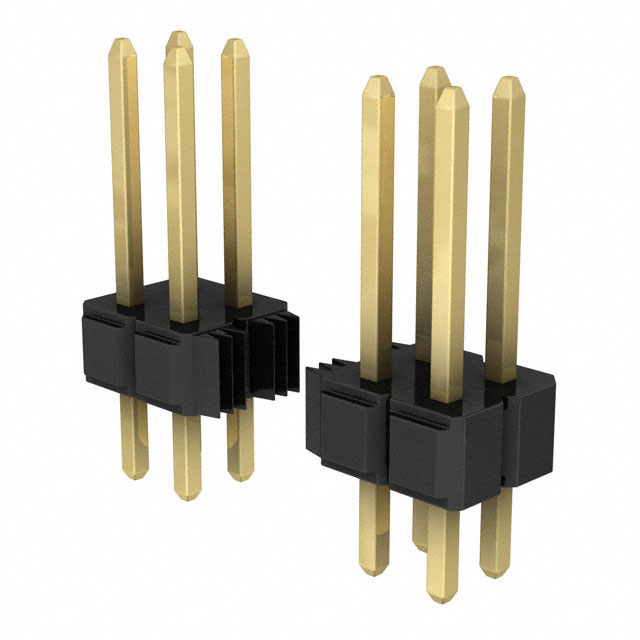

3M 矩形连接器 - 针座 - 公插针 929715-11-09-I

929715-11-09-I概述

    3M™ Pin Strip Header Single and Dual Row 产品技术手册

    1. 产品简介


    3M公司生产的3M™ Pin Strip Header 单行和双行系列是一种广泛应用于电子设备连接的元器件。这种针条头采用直角和直插两种安装方式,适用于焊接尾部。这些产品适用于多种电子设备连接,包括计算机、通信设备及工业控制设备等。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 金、丝光锡、锡铅
    - 基底镀层: 50微英寸(1.27微米)镍
    - 电流承载能力: 2.5安培
    - 绝缘电阻: 在500伏直流电下大于5×10^9 欧姆
    - 耐压值: 海平面处1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 工艺温度: PCT零件260°C(符合J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠性: 允许组件之间的直接堆叠,提高集成度。
    - 镀层选项: 为不同需求提供金、丝光锡和锡铅镀层选择。
    - 高温度塑料: 适用于波峰焊和红外焊接。
    - 焊点间隔设计: 有助于波峰焊接时保持焊点间隔。
    - 板载引脚固定功能: 可选的板上引脚固定功能增加稳定性。

    4. 应用案例和使用建议


    这些针条头在计算机主板、通信模块和工业控制系统中广泛应用。对于需要紧凑型解决方案的应用,它们能够提供稳定的电气连接。具体使用时,建议在焊接过程中使用正确的焊接温度,并根据产品手册中的推荐孔位图进行设计。

    5. 兼容性和支持


    这些针条头与多种电子元器件和设备具有良好的兼容性,可作为标准连接器使用。此外,3M公司提供了技术支持和保修服务,确保客户能够获得及时的帮助和保障。

    6. 常见问题与解决方案


    - 问题: 焊接时出现不均匀现象
    - 解决方案: 确保焊接温度在指定范围内,并遵循推荐的孔位图进行布局。

    - 问题: 引脚断裂
    - 解决方案: 使用推荐的切割方法,并注意避免手动折断多行零件。

    7. 总结和推荐


    3M™ Pin Strip Header 系列凭借其高可靠性、多样化的镀层选项和广泛的应用范围,成为市场上备受推崇的产品之一。对于追求高性能和稳定性的应用,该系列产品是理想的选择。强烈推荐在需要精密连接的应用中使用。

929715-11-09-I参数

参数
针脚数 18pin
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接
颜色 黑色
额定电流 2.5A
排数 2
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-11-09-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-11-09-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-11-09-I 929715-11-09-I数据手册

929715-11-09-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13+ $ 1.0948 ¥ 9.1197
65+ $ 1.0166 ¥ 8.4683
130+ $ 0.954 ¥ 7.9472
库存: 674
起订量: 55 增量: 1
交货地:
最小起订量为:13
合计: ¥ 118.55
