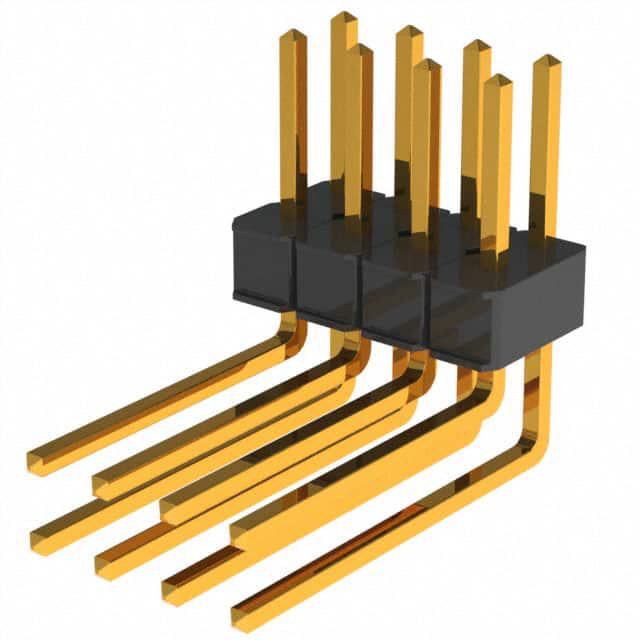

929667-02-04-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 250nm 金 黑色 通孔安装 10.2mm*2.54mm*5.46mm
供应商型号: 3M156315-08-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929667-02-04-I

929667-02-04-I概述

    3M™ Pin Strip Header Single and Dual Row Technical Overview

    1. 产品简介


    3M™ Pin Strip Header 单排和双排系列是用于电路板连接的高性能电子元件。这些接插件适用于各种高可靠性应用场景,例如工业控制、通信设备、医疗设备和汽车电子系统。主要功能包括提供稳定的电气连接和物理支撑,以确保信号传输的稳定性和可靠性。

    2. 技术参数


    以下是3M™ Pin Strip Header的主要技术规格和性能参数:
    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 燃烧等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触镀层:
    - 底镀层: 50 µ” [1.27 µm] 镍
    - 擦拭区和焊接尾: 可选金、亮锡或锡铅电镀
    - 电气特性:
    - 电流承载能力: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω (500 VDC)
    - 耐压能力: 1500 VRMS (海平面)
    - 环境特性:
    - 温度范围: -40°C 至 +105°C
    - 工艺温度: 260°C (仅适用于PCT零件)(最高绝缘温度: 191°C,仅限波峰焊工艺)
    - 湿度敏感度等级: 1级(根据J-STD-020C)

    3. 产品特点和优势


    - 可堆叠性: 允许模块化设计和灵活布线。
    - 多种镀层选项: 提供金、磨砂锡、锡铅电镀等多种选择,以满足不同应用需求。
    - 耐高温塑料: PCT材料适合波峰焊和红外焊接。
    - 焊接脚离板: 有助于防止波峰焊接过程中的短路。
    - 板载引脚保持功能: 可选配置,提高连接可靠性。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 系列接插件常用于需要高可靠性和紧凑空间的应用中。例如,在工业自动化控制系统中,可以作为传感器与控制器之间的连接件;在通信设备中,用于多层电路板间的信号传输。
    使用建议:
    - 在选择合适尺寸时,注意孔径的推荐尺寸。
    - 考虑环境条件,选择合适的温度等级和绝缘材料。
    - 为提高可靠性和耐用性,可以选择带有板载引脚保持功能的版本。

    5. 兼容性和支持


    这些接插件与其他标准电路板设计兼容,且适用于多种焊接工艺,如波峰焊和红外焊接。3M公司提供详尽的技术支持,包括文档、培训和客户支持服务。

    6. 常见问题与解决方案


    - Q: 如何选择正确的镀层?
    - A: 选择取决于应用要求,例如环境条件和预期寿命。
    - Q: 板载引脚保持功能有何作用?
    - A: 这一功能提高了连接的稳定性,尤其是在振动频繁的环境中。
    - Q: 如何确保最佳焊接效果?
    - A: 使用推荐的孔径尺寸,并遵循制造商的焊接工艺指导。

    7. 总结和推荐


    3M™ Pin Strip Header 单排和双排系列接插件凭借其高可靠性、广泛的应用范围和丰富的配置选项,成为了众多行业的理想选择。如果您正在寻找一个能够适应多种应用场景、具有高可靠性的解决方案,这些接插件无疑是值得考虑的产品。
    总的来说,3M™ Pin Strip Header 单排和双排系列接插件是一个值得推荐的选择,尤其适用于那些对连接质量和可靠性有严格要求的应用场景。

929667-02-04-I参数

参数
颜色 黑色
防护等级 -
排数 2
间距-配接 2.54mm
触头镀层 - 配接
额定电流 2.5A
针脚数 8pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
长*宽*高 10.2mm*2.54mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
