8215-6000

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: 3M D-Sub连接器, 8200系列, 公插, DB15针, 电缆安装, 直角主体
供应商型号: ET-1462679
供应商: 海外现货
标准整包数: 1

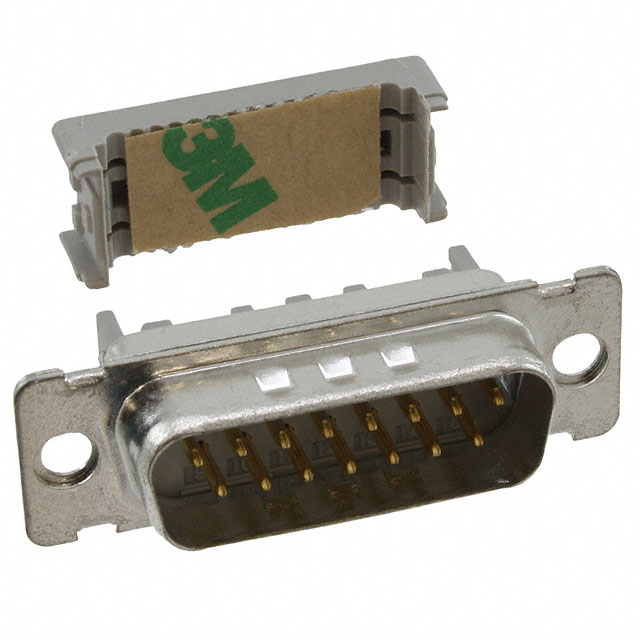

3M D-Sub 连接器 8215-6000

8215-6000概述

    3M™ D Sub Plug Connector, 8200 Series

    产品简介


    3M™ D Sub插头连接器是一款适用于多种电子设备的高可靠性连接解决方案。这种连接器具有多种安装选项和保护特性,能够有效地满足各种工业和商业应用的需求。它们广泛应用于通讯设备、工业自动化系统以及任何需要高可靠性和低故障率的场合。

    技术参数


    - 绝缘材料: 玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级: UL 94V-0
    - 颜色: 灰色
    - 接触材料: 铜合金
    - 镀层:
    - 底层:50μ” [1.27μm]镍
    - 摩擦区:30μ” [0.76μm]金
    - 外壳材料: 钢
    - 镀层: 锡
    - 应力缓解材料: 不锈钢0.016英寸 [0.40毫米] 厚度
    - 线缆容纳量: 26 和 28 AWG实心或绞合导线
    - 额定电流: 1安培
    - 绝缘电阻: 大于1×10^9Ω(500V DC)
    - 耐压: 海平面1000 VRMS
    - 温度范围: -55°C至+105°C

    产品特点和优势


    - 电磁干扰/静电放电保护: 提供带有凹痕的版本以增强EMI/ESD防护。
    - 金属应力释放钩: 直接连接到金属壳体上,提高了连接的稳定性和抗振能力。
    - 低轮廓设计: 减少空间占用,适合紧凑型设计。
    - 四种安装方式: 包括前装、后装、焊接和压接,增加了安装灵活性。
    - 环保: 符合RoHS标准。

    应用案例和使用建议


    这些连接器广泛应用于各种工业控制设备和通信设备中。例如,在自动化控制系统中,这种连接器可以确保信号传输的可靠性和稳定性。在建议的使用场景中,应当注意正确选择接触数量和安装方式,以适应具体的应用需求。此外,定期检查连接器的紧固情况和清洁度也是保证长期可靠性的关键。

    兼容性和支持


    - 兼容性: 该连接器设计为与多种不同尺寸的引脚排列兼容。
    - 支持: 3M公司提供详细的装配工具和技术支持,确保用户能够正确安装和使用该产品。如需进一步的帮助,请联系3M的技术支持团队。

    常见问题与解决方案


    - 问题1: 插头无法牢固插入插座。
    - 解决办法: 确保插针和插座之间的清洁,并且接触点没有损坏。
    - 问题2: 接触电阻偏高。
    - 解决办法: 检查插针是否完全插入插座,并确认插座内的接触区域无氧化或其他污染物。
    - 问题3: 连接器温度过高。
    - 解决办法: 检查布线是否符合电流负载要求,并确保连接器周围有足够的散热空间。

    总结和推荐


    3M™ D Sub插头连接器8200系列是一个高度可靠且易于安装的产品。它具有多种安装方式、良好的电磁兼容性和广泛的温度范围,使其成为许多电子设备的理想选择。对于寻求高性能连接解决方案的用户,这款产品是值得推荐的。然而,建议在实际应用中仔细选择合适的型号和配置,以充分利用其功能并确保最佳性能。

8215-6000参数

参数
类型 Male Pins,Plug
颜色 灰色
端接 -
额定电流 1A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
长*宽*高 39.6mm*16.5mm*12.4mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

8215-6000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8215-6000数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 8215-6000 8215-6000数据手册

8215-6000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0169 ¥ 93.093
10+ $ 6.7241 ¥ 56.8187
100+ $ 5.4152 ¥ 45.7587
250+ $ 5.3474 ¥ 45.1854
500+ $ 5.2782 ¥ 44.6004
1000+ $ 5.1702 ¥ 43.6878
库存: 82
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.09
