929400-01-03-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 2.5A 5.08μm 锡 黑色 通孔安装 7.5mm*2.44mm*2.44mm
供应商型号: 517-929400-01-03-RK
供应商: Mouser
标准整包数: 1

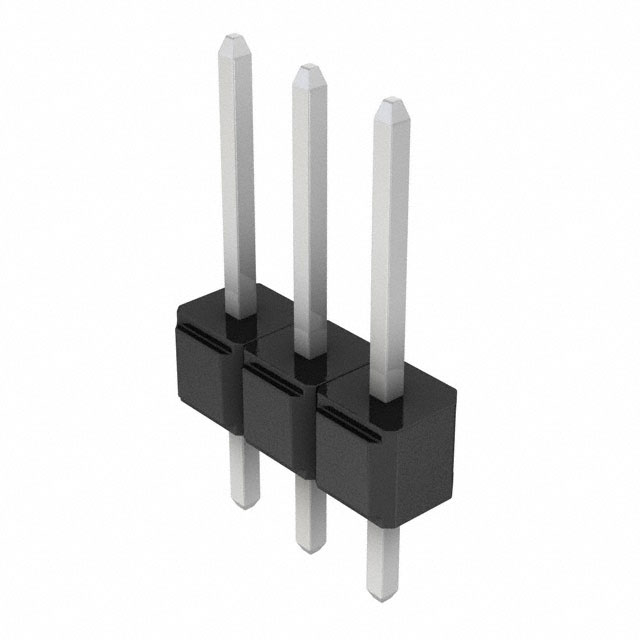

3M 矩形连接器 - 针座 - 公插针 929400-01-03-RK

929400-01-03-RK概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一种适用于各种连接器应用的电子元器件,具备多种功能。这些连接器通常用于电路板之间的互连,广泛应用于消费电子、工业控制、汽车电子等领域。产品提供直角和直立两种安装方式,并且可以进行波峰焊接,使其成为自动化生产线的理想选择。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镀镍50微米,可选锡铅或金镀层
    - 最大温度范围:-40°C 至 +105°C
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC)
    - 耐压值:1500 VRMS(海平面)
    - 环境特性
    - 温度等级:-40°C 至 +105°C
    - 焊接温度:260°C(J-STD-020C)
    - 潮湿敏感等级:1(仅PCT绝缘版本)

    产品特点和优势


    1. 堆叠功能:可实现多层堆叠,提高布线密度。
    2. 镀层选项:提供锡铅或金镀层,适应不同需求。
    3. 焊脚保护:焊脚上的支架有助于自动化波峰焊接过程。
    4. 板载固定功能:可选板上固定销,增强机械强度。

    应用案例和使用建议


    3M™ Pin Strip Header 在各种电子产品中广泛应用,例如计算机主板、工业控制系统、通信设备等。为确保最佳效果,在使用过程中建议:
    1. 确保正确布线:根据手册中的推荐孔位图进行精确布局。
    2. 选择合适的焊接温度:遵循手册中的焊接工艺规范,以确保可靠连接。
    3. 注意温度极限:在极端环境条件下,需考虑其温度极限。

    兼容性和支持


    产品设计旨在与其他标准电子元器件兼容,支持自动化生产线。厂商提供了详细的订购信息和安装指南,帮助用户顺利完成集成。同时,制造商还提供了技术支持和售后服务,保障用户的长期利益。

    常见问题与解决方案


    1. 焊点松动:确保焊接温度符合手册要求,避免过低或过高温度。
    2. 电气性能下降:检查接触表面是否清洁,必要时更换镀层。
    3. 机械强度不足:考虑使用板上固定销增强机械强度。

    总结和推荐


    3M™ Pin Strip Header 是一款高性能、高可靠性的电子连接器产品。它的多层堆叠功能和出色的电气性能使其在众多应用场合中表现出色。通过细致的设计和优质的制造工艺,该产品能够满足用户在复杂环境下的需求。总体而言,推荐使用该产品以获得最佳的应用效果和用户体验。

929400-01-03-RK参数

参数
防护等级 -
排数 1
触头镀层厚度 - 配接 5.08μm
间距-配接 2.54mm
针脚数 3pin
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
触头镀层 - 配接
颜色 黑色
长*宽*高 7.5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-03-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-03-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-03-RK 929400-01-03-RK数据手册

929400-01-03-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
12+ $ 0.4485 ¥ 3.7898
24+ $ 0.3979 ¥ 3.3623
108+ $ 0.3476 ¥ 2.9372
252+ $ 0.2926 ¥ 2.4725
1008+ $ 0.23 ¥ 1.9438
2508+ $ 0.1901 ¥ 1.6062
10008+ $ 0.1754 ¥ 1.4817
20004+ $ 0.1743 ¥ 1.4728
库存: 1666
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
