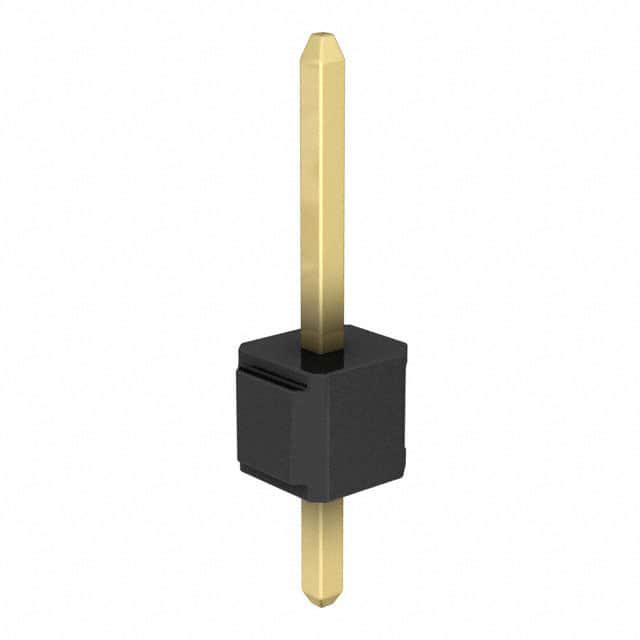

929647-01-01-I

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: TS-929647-01-01-I
供应商: 海外现货
标准整包数: 36
3M 矩形连接器 - 外壳 929647-01-01-I

929647-01-01-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种适用于电子设备的连接器组件。这些连接器具有直角和直插两种类型,且可以支持波峰焊或红外焊接工艺。它们主要用于单行和双行的应用场合,特别适用于需要高可靠性连接的电路板设计。此产品可广泛应用于工业自动化、汽车电子、通信设备及消费电子产品等领域。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)或耐高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 表面处理:50 µ” [1.27 µm] 镍底层,可选金、哑光锡或锡铅镀层
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压值:1500 VRMS(海平面)
    - 环境条件
    - 工作温度范围:-40°C 到 +105°C
    - 最大绝缘温度:191°C(仅限PBT版本,波峰焊接工艺)
    - 加工评级:260°C(仅限PCT零件,符合J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力:支持堆叠安装,提高了系统的集成度。
    - 多种表面处理选项:提供金、哑光锡或锡铅镀层选择,以满足不同的应用需求。
    - 高温塑料:采用耐高温材料,适合波峰或红外焊接工艺。
    - 防波焊支撑:具有防波焊支撑结构,提高了焊接质量。
    - 板针保持力特征:可选板针保持力特性,增加了产品的稳定性。

    4. 应用案例和使用建议


    此产品适用于多种电路板设计,特别是在需要高可靠性和紧凑布局的场合。例如,在工业自动化控制面板的设计中,使用此连接器可以确保信号传输的稳定性和高效性。为了更好地利用该产品的特性,建议在电路设计时考虑到以下几点:
    - 确保适当的孔径尺寸和间距,以实现最佳的接触效果。
    - 选择合适的尾部长度,以适应不同高度的电路板设计。

    5. 兼容性和支持


    该产品支持多种电路板布局,包括直角和直插两种类型。此外,制造商提供了详细的订购信息和技术支持服务,有助于客户快速了解和掌握产品的使用方法。

    6. 常见问题与解决方案


    - Q1:产品如何进行清洁?
    - A1:建议使用无尘布轻轻擦拭,避免使用化学溶剂。

    - Q2:焊接过程中出现虚焊怎么办?
    - A2:重新检查焊接工艺,确保焊接温度和时间符合要求。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 连接器具有多项显著的优点,如高可靠性、多种表面处理选项以及适用广泛的温度范围。对于需要高密度、高性能连接的场合,这是一个理想的选择。强烈推荐使用这款连接器以提升您的电子设备的性能和可靠性。

929647-01-01-I参数

参数
紧固类型 推挽式
排数 1
触头端接 -
针脚数 1pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-01-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-01-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929647-01-01-I 929647-01-01-I数据手册

929647-01-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ $ 0.4587 ¥ 3.8991
库存: 0
起订量: 540 增量: 1
交货地:
最小起订量为:36
合计: ¥ 0
