214-3339-19-0602J

厂牌: 3M
产品描述: Conn DIP Socket SKT 14 POS 2.54mm Wire Wrap ST Thru-Hole Box
供应商型号: 3M5013-ND
供应商: Digi-Key
标准整包数: 1
3M 用于IC/晶体管的插座 - 适配器 214-3339-19-0602J

214-3339-19-0602J概述

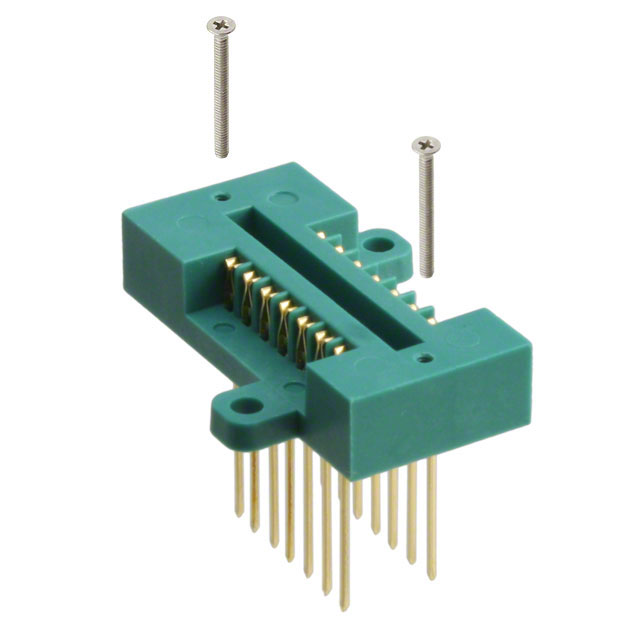

    3M™ Textool™ Receptacles for DIP Sockets

    产品简介


    3M™ Textool™ Receptacles for DIP Sockets 是专为双列直插式封装(DIP)插座设计的配套接线座。它们是ZIP DIP Sockets系列的完美伴侣,确保良好的电气连接。这些接线座适用于广泛的工业和消费电子产品领域,如计算机、通信设备、测量仪器和家用电器。

    技术参数


    以下是3M™ Textool™ Receptacles的技术参数:
    - 材料
    - 绝缘材料:玻璃填充聚砜
    - 火焰等级:UL 94V-0(阻燃)
    - 颜色:绿色
    - 标记:3M标志及型号标识
    - 接触材料
    - 接触材料:铍铜
    - 镀层:金镀层(30微英寸,约0.76微米),底层镍镀层(50微英寸,约1.3微米)
    - 电气性能
    - 电流承载能力:1安培
    - 绝缘电阻:> 1 10^9 欧姆(在500V直流电压下)
    - 耐压值:海平面1,000 Vrms
    - 环境条件
    - 工作温度范围:-55°C 到 +125°C

    产品特点和优势


    3M™ Textool™ Receptacles具有以下显著特点:
    - 每个ZIP DIP Socket都有对应的匹配接线座。
    - 安装支架能够将接线座固定到电路板上。
    - 预钻孔与Socket上的螺丝孔相匹配,使Socket牢固地固定在接线座上(每个接线座提供2个螺丝)。
    - 提供多种连接方式,包括绕线尾和焊锡尾选项,带或不带安装支架。
    - 绿色标识使得易于辨识和区分不同型号。
    - 高可靠性镀层确保长期稳定运行。

    应用案例和使用建议


    3M™ Textool™ Receptacles广泛应用于计算机、通信设备、测量仪器等领域。例如,在开发新型嵌入式系统时,可以选择这些接线座来连接外部设备。使用时,需确保正确选择对应的接线座型号以保证良好的电气连接。建议在安装前仔细阅读手册中的安装指南,以避免因错误安装导致的故障。

    兼容性和支持


    3M™ Textool™ Receptacles与各种ZIP DIP Sockets完全兼容。厂商提供全面的技术支持,包括在线文档、电话咨询服务和定期的产品更新。如果需要购买或技术支持,可以拨打免费电话800-225-5373联系3M公司。

    常见问题与解决方案


    常见的使用问题及其解决方案包括:
    - 问题:接线座无法牢固固定在电路板上。
    - 解决方法: 确认安装支架是否已正确安装,检查螺丝是否拧紧。
    - 问题:接触电阻过高。
    - 解决方法: 检查镀层是否完好无损,确保接触面清洁并重新连接。
    - 问题:无法识别型号。
    - 解决方法: 查看接线座上的3M标志及型号标识,确认是否为正确的型号。

    总结和推荐


    3M™ Textool™ Receptacles for DIP Sockets是一款高度可靠且性能优良的产品。其优越的设计使其成为许多应用场景的理想选择。无论是在高要求的工业环境中还是在普通的消费产品中,这些接线座都能提供出色的性能和稳定性。因此,我强烈推荐使用这款产品。
    如需了解更多信息或订购,可访问3M官方网站或直接联系3M公司获取技术支持。

214-3339-19-0602J参数

参数
长*宽*高 32.5mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

214-3339-19-0602J厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

214-3339-19-0602J数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 - 适配器 3M 214-3339-19-0602J 214-3339-19-0602J数据手册

214-3339-19-0602J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.956 ¥ 284.1693
10+ $ 28.8569 ¥ 241.496
30+ $ 26.7051 ¥ 223.4885
50+ $ 25.7602 ¥ 215.5805
100+ $ 24.5317 ¥ 205.2999
250+ $ 22.9976 ¥ 192.4608
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 284.16
