7100087820

产品分类: D-Sub 连接器
厂牌: 3M
产品描述:
供应商型号: 7100087820
供应商: 国内现货
标准整包数: 1

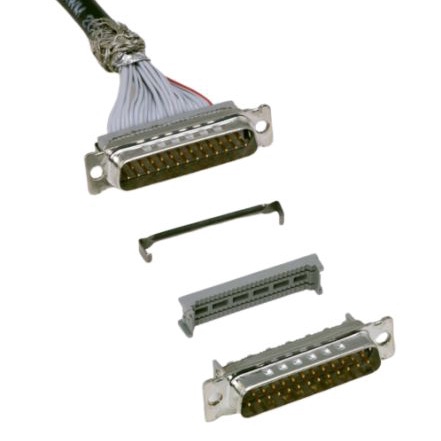

3M D-Sub 连接器 7100087820

7100087820概述

    3M™ D Sub Plug Connector, 8200 Series 技术手册

    1. 产品简介


    3M™ D Sub Plug Connector, 8200 系列是一款高可靠性的插头连接器,广泛应用于各种工业控制和通信设备中。这款连接器具有开放或封闭端盖两种版本可选,配有加强的金属夹子以提供电磁干扰(EMI)/静电放电(ESD)保护。通过优化的金属拉线缓解钩直接与金属壳相连,保证了长期的耐用性和稳定性。此外,该系列还提供了低轮廓设计,多种安装选项,并符合 RoHS 规范。

    2. 技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 接触镀层:底层镍镀层(50 微英寸,最小);擦洗区域金镀层(30 微英寸,最小)
    - 外壳材料:钢
    - 壳体镀层:锡
    - 拉线材料:不锈钢 0.40 mm 厚
    - 导线适用范围:26 和 28 AWG 实心或绞合导线
    - 电气参数:
    - 电流额定值:1A
    - 绝缘电阻:> 1 x 10^9 Ω (500 VDC)
    - 耐压强度:1000 VRMS (海平面)
    - 环境参数:
    - 温度范围:-55°C 至 +105°C

    3. 产品特点和优势


    3M™ D Sub Plug Connector, 8200 系列具备多项优势,使其在众多同类产品中脱颖而出:
    - 开放或封闭端盖:根据需要选择不同类型的端盖,方便在不同环境中使用。
    - 电磁干扰和静电放电保护:通过特殊设计的“凹槽”,有效防止外部电磁干扰和静电放电。
    - 坚固耐用:金属拉线直接与金属壳相连,增加了整体结构的稳定性和耐用性。
    - 低轮廓设计:适合空间受限的应用场景。
    - 多种安装选项:提供四种安装方式,满足不同的组装需求。
    - 符合 RoHS 规范:环保且符合国际安全标准。

    4. 应用案例和使用建议


    - 应用案例:
    该连接器适用于各种工业控制系统、仪器仪表、通信设备及安防系统等场合。例如,在自动化生产线中,用于连接各种传感器和控制器;在电信设备中,用于数据传输接口。

    - 使用建议:
    - 在选择安装位置时,考虑拉线的长度和方向,确保安装便利并避免拉力过大。
    - 对于高温或低温环境的应用,需注意温度范围内的变化对连接器的影响。
    - 定期检查和维护,确保连接器的长期稳定运行。

    5. 兼容性和支持


    3M™ D Sub Plug Connector, 8200 系列与市场上常见的多种电子元件和设备兼容,可用于各种复杂应用场合。3M公司提供全面的技术支持和售后服务,包括详细的装配指南、快速响应的客户支持和专业的技术支持团队。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良。
    - 解决方案: 检查导线连接是否正确,并确保镀层完好无损。必要时更换连接器。
    - 问题: 拉线松动。
    - 解决方案: 重新固定拉线,确保其紧固在适当位置。
    - 问题: 插拔困难。
    - 解决方案: 使用3M标准装配工具进行插拔操作,确保正确安装。

    7. 总结和推荐


    3M™ D Sub Plug Connector, 8200 系列凭借其出色的性能、多功能性和广泛的适用性,在工业和通信领域展现出极高的竞争力。推荐在需要高性能、高可靠性的应用中选用该连接器,尤其是对于那些需要长时间稳定工作的环境。
    希望这份技术手册能帮助您更好地了解和应用3M™ D Sub Plug Connector, 8200 系列连接器,如有任何疑问或需要进一步的信息,请随时联系3M公司的技术支持团队。

7100087820参数

参数
针脚数 -
类型 -
颜色 -
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 -

7100087820厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100087820数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 7100087820 7100087820数据手册

7100087820封装设计

查看详情并下载
Symbol
Footprint
3D Model
