951136-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 36pin 1A 金 黑色 通孔安装 72mm(长度)*7.55mm(高度)
供应商型号: Q-951136-7622-AR
供应商: 期货订购
标准整包数: 100
3M 矩形连接器 - 针座 - 公插针 951136-7622-AR

951136-7622-AR概述

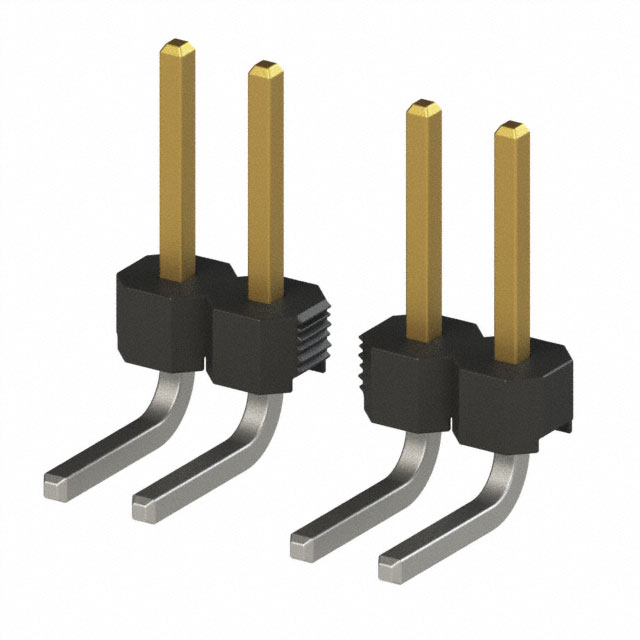

    3M™ Pin Strip Header 951 系列:高品质直角及垂直插针座

    产品简介


    3M™ Pin Strip Header 是一款适用于印刷电路板(PCB)的直角和垂直焊接尾插针座系列产品。该系列包含 2 mm 和 2 mm x 2 mm 的尺寸,可用于多种应用场合。它在高温度环境中表现出色,具有卓越的耐高温绝缘性能。主要功能包括最大限度地利用 PCB 空间,提供多层堆叠功能,且与板载安装和线缆安装产品兼容。此外,该产品符合 RoHS 规范,确保环保安全。

    技术参数


    - 物理特性
    - 绝缘材料:高温度热塑塑料
    - 介电强度:8/9 kV/mil
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍 1.25±2.5 μm ≥ 100 μΩ/cm²,金 1±3 μm ≥ 70~110 μΩ/cm²
    - 焊接尾区:镀锡 1±3 μm ≥ 70~110 μΩ/cm²
    - 电气特性
    - 电流容量:1 A
    - 绝缘电阻:≥ 5 x 10⁹ Ω @ 100 V DC
    - 耐压能力:1000 V DC
    - 转换电阻:≤ 20 mΩ
    - 环境特性
    - 温度范围:-55°C 至 +155°C
    - 加工温度:最大 260°C
    - 潮湿敏感度等级:1(按 IPC/J-STD-020)

    产品特点和优势


    - 高耐温性:3M™ Pin Strip Header 在高达 260°C 的加工温度下仍能保持优异的性能。
    - 节省空间:该插针座设计最大限度地利用 PCB 空间,提高整体布局效率。
    - 多层堆叠:独特的多层堆叠功能使得设备能够在有限的空间内实现更多的连接点。
    - 兼容性强:该产品能够与板载安装和线缆安装产品无缝对接,增强系统的灵活性。
    - RoHS 合规:所有产品均符合欧盟的 RoHS 规范,确保产品的环保安全。

    应用案例和使用建议


    3M™ Pin Strip Header 951 系列适用于各种电子设备的 PCB 连接。例如,在汽车电子、工业自动化和医疗设备中,该产品可以显著提升系统可靠性。在实际使用过程中,建议用户按照手册中的安装指南进行操作,以确保最佳性能和使用寿命。

    兼容性和支持


    该产品与板载安装和线缆安装产品兼容,具体型号可参见订购信息部分。3M 提供全面的技术支持和服务,用户可以通过当地的服务中心获取详细的咨询和支持信息。

    常见问题与解决方案


    1. 问题:如何确认产品是否符合 RoHS 规范?
    - 解答:请访问 3M 官方网站 www.3Mconnectors.com,查阅 Regulatory Information Appendix (RIA) 中的相关信息。
    2. 问题:如何选择正确的焊接尾区镀层?
    - 解答:建议根据具体应用场景和制造商的指导手册来选择合适的镀层类型。

    总结和推荐


    3M™ Pin Strip Header 951 系列凭借其卓越的耐温性能、节省空间的设计和高可靠性,成为市场上极具竞争力的产品之一。强烈推荐用于需要高性能 PCB 连接的场合,特别是在高温度环境下工作的电子设备中。

951136-7622-AR参数

参数
针脚数 36pin
额定电流 1A
颜色 黑色
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
排数 1
间距-配接 2mm
长*宽*高 72mm(长度)*7.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
