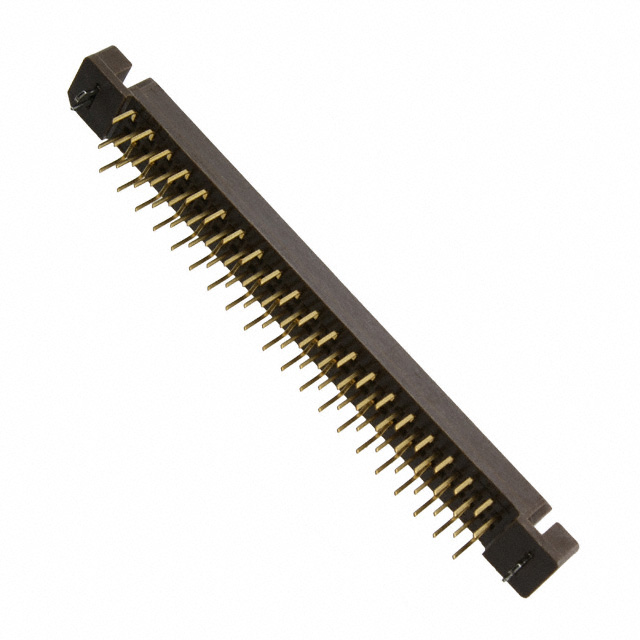

P50L-080S-A-DA

厂牌: 3M
产品描述: Outer Shroud Contacts,Socket 1.27mm 2 80pin 7mm,9mm 5.4mm 金 通孔安装 63.53mm(长度)*6.6mm(高度)
供应商型号: Q-P50L-080S-A-DA
供应商: 期货订购
标准整包数: 203
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) P50L-080S-A-DA

P50L-080S-A-DA概述

    3M™ Pak 50 Low Profile Socket技术手册解析

    1. 产品简介


    产品类型:
    3M™ Pak 50 Low Profile Socket是一种用于垂直堆叠的低轮廓插头座。它支持两种配置:带有法兰和固定夹的版本以及不带法兰和固定夹的版本。
    主要功能:
    - 低轮廓设计,允许在板间堆叠时的高度范围为0.276英寸至0.472英寸(7毫米至12毫米)。
    - 高温绝缘材料,可适应红外回流焊和波峰焊。
    - 引导销,方便插拔操作。
    - 固定夹,确保焊接过程中连接器与板稳定连接。
    - RoHS合规。
    应用领域:
    适用于需要高可靠性、高温耐受性的电路板堆叠应用,如工业自动化、医疗设备和通信系统等。

    2. 技术参数


    - 物理参数:
    - 绝缘体材质:玻璃填充PPS
    - 火焰等级:UL 94V-0
    - 颜色:棕色
    - 对齐板材质:玻璃填充尼龙(棕色)
    - 接触材料:磷青铜
    - 镀层:
    - 底镀层:镍
    - 擦拭区镀层:金闪
    - 焊接尾镀层:金闪
    - 固定夹镀层:锡铜
    - 电气参数:
    - 电流额定值:0.5安培
    - 绝缘电阻:在500伏直流下大于1 × 10^9 欧姆
    - 耐压强度:650伏交流1分钟
    - 环境参数:
    - 温度范围:-55°C至+85°C
    - 工艺等级:260°C MSL1(按J-STD-020C)
    - 订购信息:
    - 插头/插座配置可选带法兰和固定夹及不带法兰和固定夹
    - 触点数量:从20到120个不等

    3. 产品特点和优势


    - 低轮廓设计:提供灵活的板间堆叠高度选择,满足多样化的设计需求。
    - 高可靠性:高温绝缘材料和固定夹确保在恶劣环境下依然稳定。
    - 便捷安装:引导销简化了插拔过程,提高了操作效率。
    - RoHS合规:符合环保要求,降低对环境的影响。

    4. 应用案例和使用建议


    应用案例:
    该产品广泛应用于工业自动化控制系统中,能够高效应对高温环境下的复杂连接需求。
    使用建议:
    - 在进行波峰焊时,确保固定夹稳定连接,以避免连接器移位。
    - 在选择触点数量时,根据实际应用需求合理选择,以避免资源浪费或性能不足。
    - 定期检查连接器的接触情况,确保长期运行的稳定性。

    5. 兼容性和支持


    兼容性:
    P50L系列插头座可与TS-1145、TS-1161、TS-2053等其他型号的产品兼容。
    支持和服务:
    购买前请访问3M官网获取最新信息和技术支持。

    6. 常见问题与解决方案


    - Q: 如何处理焊接过程中连接器松动的问题?
    - A: 使用引导销和固定夹来确保连接器稳固地固定在电路板上。

    - Q: 插头座在高温环境中工作是否会受到影响?
    - A: 高温绝缘材料能够保证在260°C的工作温度下正常使用。

    7. 总结和推荐


    综上所述,3M™ Pak 50 Low Profile Socket是一款具有低轮廓设计、高可靠性、便捷安装等特点的高性能插头座。特别适合工业自动化控制系统的应用环境。强烈推荐给需要在严苛环境下保持高可靠连接的应用场景。
    结论
    通过以上详细的技术手册解析,可以看出3M™ Pak 50 Low Profile Socket不仅在技术参数上表现出色,在实际应用中也具备强大的适应性和兼容性。如果你的应用环境需要高可靠性、高温耐受性的连接解决方案,这款产品无疑是理想的选择。

P50L-080S-A-DA参数

参数
针脚数 80pin
接合堆叠高度 7mm,9mm
触头镀层厚度 -
类型 Outer Shroud Contacts,Socket
间距 1.27mm
排数 2
触头镀层
板上高度 5.4mm
长*宽*高 63.53mm(长度)*6.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

P50L-080S-A-DA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50L-080S-A-DA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3M P50L-080S-A-DA P50L-080S-A-DA数据手册

P50L-080S-A-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
