3625/14 100M

产品分类: 扁平带状线缆
厂牌: 3M

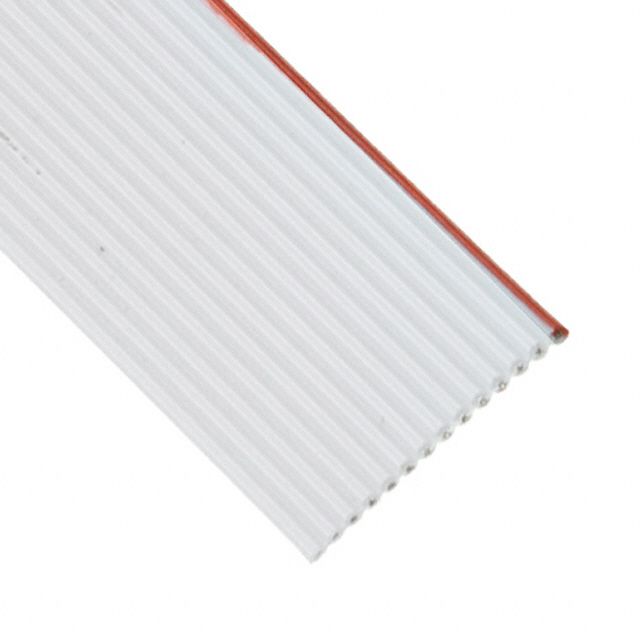

产品描述: Flat Cable Polyvinyl Chloride 14Conductors 28AWG 300V Gray/Red Edge 100m Roll
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3625/14 100M

3625/14 100M概述

    3M™ Round Conductor Flat Cable 1.0 mm 28 AWG Stranded, PVC 3625 Series 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一款专为高性能连接设计的电子元器件。它采用28 AWG绞合导体,间距为1毫米,适用于与标准公制连接器的批量终止。其导体由7根直径为0.127毫米的镀锡铜丝组成,提供了灵活性和延长的产品寿命。该电缆还具有易于分支和独立终止的特点,非常适合需要灵活布线的应用场景。

    技术参数


    - 物理属性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 导体:28 AWG, 7 × 36 AWG [ 7 × Ø 0.127 ] 镀锡绞合铜
    - 电气属性
    - 电压等级:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:(初级电缆) > 1 × 10¹⁰ Ω/10英尺 [3米]
    - 特性阻抗:不平衡 平衡
    - 89 Ω 146 Ω
    - 容量:54.5 pF/m [16.6 pF/ft] 32.2 pF/m [9.8 pF/ft]
    - 电感:0.43 μH/m [0.14 μH/ft] 0.68 μH/m [0.21 μH/ft]
    - 传播延迟:4.86 ns/m [1.48 ns/ft] 4.69 ns/m [1.43 ns/ft]
    - 传播速度:69% 71%
    - 不平衡测量:地-信号-地之间的测量
    - 平衡测量:一对信号导体之间的测量
    - 环境属性
    - 温度范围:-20°C 到 +105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL文件编号:E42769,型号编号:26513

    产品特点和优势


    1. 灵活性高:28 AWG绞合导体设计确保了电缆在使用过程中的灵活性,延长了产品的使用寿命。
    2. 便于分支:电缆可以轻松分支和独立终止,特别适合需要灵活布线的应用场景。
    3. 化学合规性:符合国际和国内的化学物质限制规定,包括RoHS和中国RoHS标准。
    4. 耐高温:温度范围宽广,可以在极端条件下正常工作。
    5. 高阻燃等级:符合国际和国家的阻燃标准,提高了安全性和可靠性。

    应用案例和使用建议


    应用案例
    - 工业自动化:由于其高可靠性、高灵活性和宽温范围,该电缆在工业自动化系统中广泛应用,特别是在机器人、传感器和执行器之间进行连接。
    - 消费电子产品:可用于智能手机、平板电脑和其他便携式设备内部布线,确保设备内部连接的可靠性和稳定性。
    使用建议
    - 在选择合适的连接器时,确保连接器的尺寸和型号与电缆相匹配,以保证良好的电气性能。
    - 电缆的分支和独立终止操作需要特别注意,确保连接稳固,避免松动或短路。
    - 在高温环境下使用时,要特别注意电缆的工作温度范围,避免超过规定的极限值。

    兼容性和支持


    该电缆与标准公制连接器高度兼容,可以轻松集成到现有的连接系统中。3M公司提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器正确安装,连接牢固。 |
    | 电缆断裂 | 检查是否有机械损伤,及时更换损坏部分。 |
    | 传输信号失真 | 检查电缆是否受到电磁干扰,必要时增加屏蔽层。 |

    总结和推荐


    综上所述,3M™ Round Conductor Flat Cable是一款非常出色的电子元器件,其优异的性能、广泛的适用范围以及全面的支持服务使其在市场上具有很高的竞争力。对于需要高可靠性、高灵活性以及良好环境适应性的应用场景,强烈推荐使用此产品。

3625/14 100M参数

参数
长*宽*高 14mm(宽度)
零件状态 在售
