3302/36

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3302/36
供应商: 期货订购
标准整包数: 5

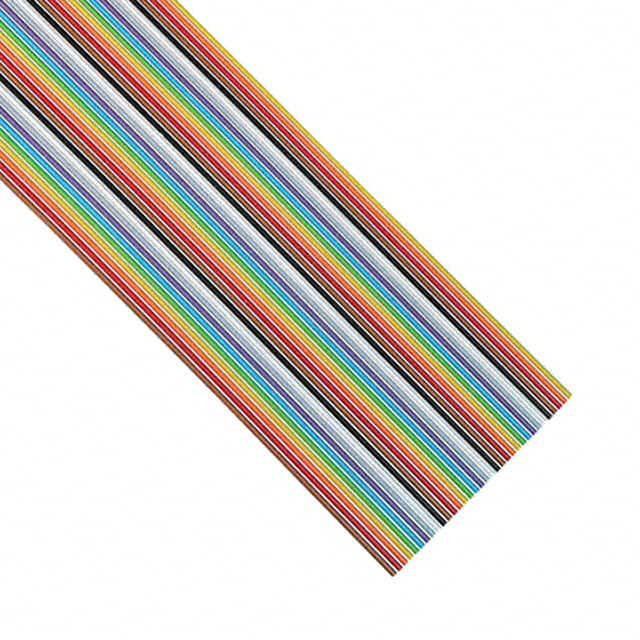

3M 扁平带状线缆 3302/36

3302/36概述

    3M™ Color Coded Flat Cable 技术手册解析

    产品简介


    3M™ Color Coded Flat Cable 是一种专为连接解决方案设计的扁平电缆。该产品采用28 AWG绞合线,在0.050英寸中心间距排列,可以方便地进行大规模的端接操作,适用于各类电子设备的连接需求。产品主要应用于需要高度集成、灵活性和识别性的场合,如消费电子产品、工业控制系统和通信设备。

    技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色标识:10种颜色循环,清晰载带
    - 电压等级:美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:>1 × 10⁹ Ω/10英尺(3米)
    - 特性阻抗:不平衡105Ω
    - 电容:14.1 pF/英尺(46.3 pF/米)
    - 电感:0.15 μH/英尺(0.49 μH/米)
    - 传播延迟:1.47 ns/英尺(4.82 ns/米)
    - 传播速度:69%
    - 温度范围:美国:-20°C 至 +105°C;加拿大:-20°C 至 +80°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL文件号:E42769,型号:204623

    产品特点和优势


    - 灵活的绞合线设计:28 AWG绞合线提供出色的柔韧性和延长的产品寿命,适合在多种复杂环境中使用。
    - 色标功能:10种颜色重复循环的设计使每根导线易于识别,便于复杂系统的布线和维护。
    - 可分支性:支持扎带处理,允许分叉或离散终止,提高布线效率。
    - 环保合规:RoHS符合,满足全球范围内的环保要求。

    应用案例和使用建议


    - 消费电子产品:在智能手表、手机和平板电脑中作为柔性连接线使用,提供高效可靠的连接。
    - 工业控制:在自动化设备和机器人系统中用于信号传输,确保稳定的数据传递。
    - 通信设备:适用于路由器、交换机和服务器等设备的内部布线,提升信号完整性。
    使用建议:
    - 确保在布线时保持适当的弯曲半径,以避免对导线造成损害。
    - 在复杂系统中使用时,可以先绘制布线图,以便于识别和管理不同的导线。

    兼容性和支持


    - 兼容性:与广泛使用的IDC连接器兼容,简化安装过程。
    - 支持信息:可通过访问3M公司官网获取更多技术支持和文档资料。

    常见问题与解决方案


    - Q: 产品温度范围是多少?
    - A: 产品在不同地区有不同的温度范围,美国为-20°C至+105°C,加拿大为-20°C至+80°C。
    - Q: 如何判断产品是否符合RoHS标准?
    - A: 产品符合RoHS标准,可通过查看制造商官网上的《监管信息附录》(RIA)获得详细信息。

    总结和推荐


    3M™ Color Coded Flat Cable凭借其出色的灵活性、可靠性及环保特性,成为众多应用场景的理想选择。其独特功能和优势使其在市场上具有强大的竞争力。强烈推荐使用该产品以提高系统的可靠性和稳定性。

3302/36参数

参数
长*宽*高 45.72mm(宽度)
零件状态 在售

3302/36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302/36数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302/36 3302/36数据手册
