8124/16

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 16 路, 美国线规 22, 灰色
供应商型号: 8423978
供应商: 海外现货
标准整包数: 1

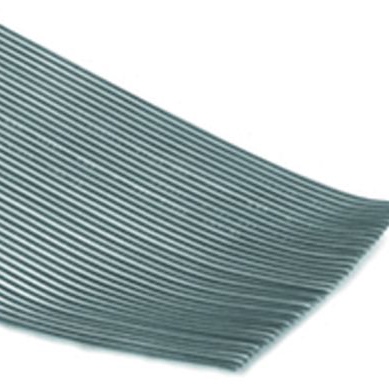

3M 扁平带状线缆 8124/16

8124/16概述

    # 3M™ Round Conductor Flat Cable技术手册

    产品简介


    基本介绍
    3M公司生产的3M™ Round Conductor Flat Cable是一款专为电力应用设计的扁平电缆。该产品采用22 AWG绞合铜导线,并带有PVC绝缘层。其独特之处在于可以轻松分离以实现分支或独立端接,特别适用于需要更高电流承载能力的应用场景。此产品由美国3M公司制造,是高可靠性电气连接解决方案的一部分。
    主要功能
    - 高电流承载能力:设计用于需要较大电流的应用场景。
    - 高灵活性和长寿命:22 AWG绞合铜导线增加了柔韧性并延长了产品的使用寿命。
    - 易于分离的绝缘导体:通过热压工艺粘合到PVC基材上,便于进行分支或单独端接。
    应用领域
    - 电源线应用:适合于各种需要稳定电流传输的场景,如消费电子产品、工业设备和汽车配件等。
    - 多用途分支电缆:能够灵活地实现电路分支,方便布线和维修。
    - 通信设备:可用于通信系统的内部布线,提供稳定的信号传输。

    技术参数


    物理特性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:深灰色导线配浅灰色载体
    - 电压等级:美国:300V;加拿大:150V;欧盟:<50V
    - 阻抗:不平衡阻抗为119Ω
    - 电容:不平衡电容为11.0 pF/英尺(36.1 pF/米)
    - 电感:不平衡电感为0.15 μH/英尺(0.49 μH/米)
    环境特性
    - 温度范围:-20°C至+105°C(加拿大:-20°C至+80°C)
    - 燃烧等级:美国:VW-1;加拿大:FT1
    订购信息
    - 订购代码:8124 / XX
    - 尺寸规格:见下表
    | 导线数 | 3M零件号 | 尺寸A (英寸) | 尺寸B (英寸) |
    ||
    | 05 | 8124/05 | 0.468 ± 0.015 | 0.400 ± 0.010 |
    | 06 | 8124/06 | 0.568 ± 0.015 | 0.500 ± 0.010 |
    | ... | ... | ... | ... |
    | 40 | 8124/40 | 3.968 ± 0.025 | 3.900 ± 0.020 |

    产品特点和优势


    - 高可靠性:采用优质材料和精湛工艺,确保长期稳定运行。
    - 灵活性:22 AWG绞合铜导线设计,提高了电缆的弯曲性和柔韧性。
    - 便利性:可以通过热压工艺将单个导体轻易分离,方便在复杂的布线环境中使用。
    - 安全性:符合多种国际标准,如美国VW-1和加拿大FT1等防火等级认证。

    应用案例和使用建议


    应用案例
    该产品广泛应用于消费电子产品、工业设备和汽车配件等领域。例如,在电动汽车充电系统中,它可以用来安全地传输大电流,确保充电过程的可靠性和稳定性。
    使用建议
    - 正确安装:确保在安装过程中避免对电缆造成过度拉伸或扭曲,以防止损坏。
    - 环境适应性:在高温或低温环境中使用时,需注意电缆的工作温度限制。
    - 定期检查:为了保证最佳性能,建议定期对电缆进行检查,确保没有磨损或其他损坏。

    兼容性和支持


    - 兼容性:此电缆与多种类型的设备和工具兼容,适用范围广泛。
    - 技术支持:3M公司提供了全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    问题1:如何区分电缆中的不同导线?
    解决方案:电缆边缘的一侧有红色标记,标示出第一根导线的位置,其他导线则按照顺序排列。
    问题2:如何判断电缆是否损坏?
    解决方案:通过视觉检查和万用表测试来检测电缆是否有破损或断裂,如有损坏需要及时更换。

    总结和推荐


    综合评估
    3M™ Round Conductor Flat Cable是一款具有高可靠性的电力传输解决方案。它结合了优秀的物理特性和良好的环境适应性,适用于多种应用场合。产品设计考虑到用户需求,提供便捷的分离机制和广泛的兼容性。
    推荐使用
    强烈推荐该产品给需要高性能、高可靠性的电力传输解决方案的用户。其优秀的电气特性和广泛的应用范围使其成为市场上非常有竞争力的产品之一。

8124/16参数

参数
长*宽*高 39.83mm(宽度)*1.52mm(高度)
应用等级 工业级

8124/16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8124/16数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8124/16 8124/16数据手册

8124/16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1494.4747
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
