90104/26SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-90104/26SF
供应商: 期货订购
标准整包数: 1

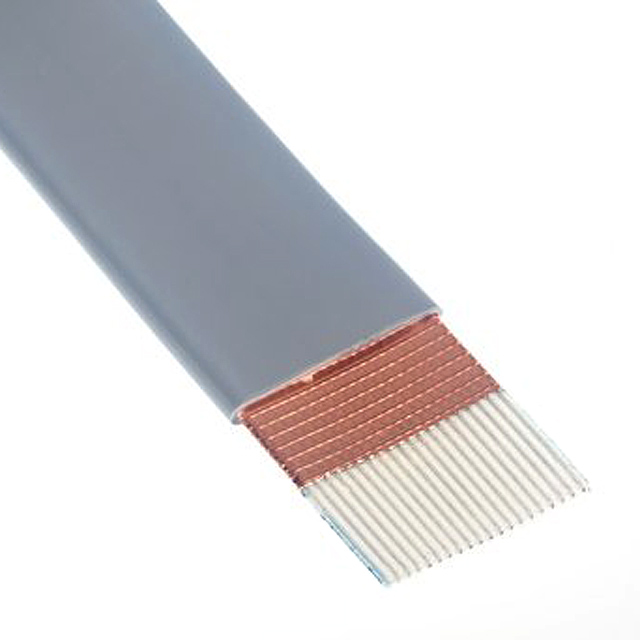

3M 扁平带状线缆 90104/26SF

90104/26SF概述

    3M™ Pleated Foil Shielded Cable 90104 系列技术手册

    产品简介


    3M™ Pleated Foil Shielded Cable 90104 系列是一款高品质的屏蔽电缆,适用于多种高可靠性应用。该电缆采用聚氯乙烯(PVC)外皮,内嵌热塑性弹性体(TPE)绝缘层,能够承受标准阻抗为100Ω的平衡(差分)信号。它的设计特别适用于需要高性能和可靠性的场合,如IDC批量端接连接器应用和外围设备。

    技术参数


    以下是该产品的技术规格和性能参数摘要:
    - 物理特性:
    - 外皮材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 绝缘材料:热塑性弹性体(TPE)
    - 导体:28 AWG,7×36 AWG [7ר 0.127] 涂锡绞合铜线
    - 屏蔽:固体,褶皱铜箔
    - 电气特性:
    - 电压等级:美国:N.E.C. 725, CL2;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1×10^10 Ω/10 英尺 [3 米]
    - 特性阻抗:不平衡 53 Ω,平衡 110 Ω
    - 电容:不平衡 28.1 pF/英尺 [92.2 pF/米],平衡 13.4 pF/英尺 [44.0 pF/米]
    - 电感:不平衡 0.08 μH/英尺 [0.26 μH/米],平衡 0.16 μH/英尺 [0.52 μH/米]
    - 传播延迟:不平衡 1.49 ns/英尺 [4.89 ns/米],平衡 1.48 ns/英尺 [4.86 ns/米]
    - 传播速度:68% [不平衡],69% [平衡]
    - 环境特性:
    - 温度等级:美国:CL2:75°C;加拿大:80°C
    - 阻燃等级:美国:N.E.C. 725, CL2;加拿大:FT1

    产品特点和优势


    3M™ Pleated Foil Shielded Cable 90104 系列具有以下独特功能和优势:
    - 高可靠性:能够用于需要高性能和可靠性的应用场景。
    - 灵活性:固体褶皱铜箔提供了良好的柔韧性。
    - 屏蔽效果:35 dB 平均屏蔽效能确保了信号的完整性。
    - 合规性:符合严格的化学合规标准,如 RIA E1 & C1。

    应用案例和使用建议


    该电缆适用于以下应用场景:
    - IDC 批量端接连接器:适用于需要大量快速端接的应用。
    - 高可靠性要求的应用:如工业控制、通信设备等。
    - 标准阻抗应用:要求100Ω平衡(差分)信号的应用场合。
    使用建议:
    - 在安装时,应确保电缆保持适当的弯曲半径以避免损坏。
    - 在接头处要特别注意密封,防止水汽和污染物侵入。

    兼容性和支持


    该电缆与3M公司和其他供应商的多数IDC连接器兼容。此外,3M提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 电缆断裂:
    - 解决方案:检查电缆的弯曲半径,确保不超过最小允许值。
    2. 屏蔽失效:
    - 解决方案:重新检查电缆屏蔽层是否正确接地。
    3. 信号传输质量不佳:
    - 解决方案:检查电缆连接部分是否有松动或损坏,必要时更换连接器。

    总结和推荐


    总体而言,3M™ Pleated Foil Shielded Cable 90104 系列是一款高性能、高可靠性的屏蔽电缆,适用于多种高要求的应用场景。其独特的屏蔽设计和灵活的物理特性使其在市场上具有很强的竞争力。对于需要高信号完整性和可靠性的应用,我们强烈推荐使用此产品。

90104/26SF参数

参数
长*宽*高 35.55mm(宽度)*2.8mm(高度)
零件状态 在售
