首页  >  产品百科  >  929836-01-15

929836-01-15

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 30pin 2.5A 2.54μm 锡铅 黑色 通孔安装 38.1mm(长度)*5.46mm(高度)
供应商型号: 929836-01-15
供应商: 国内现货
标准整包数: 1

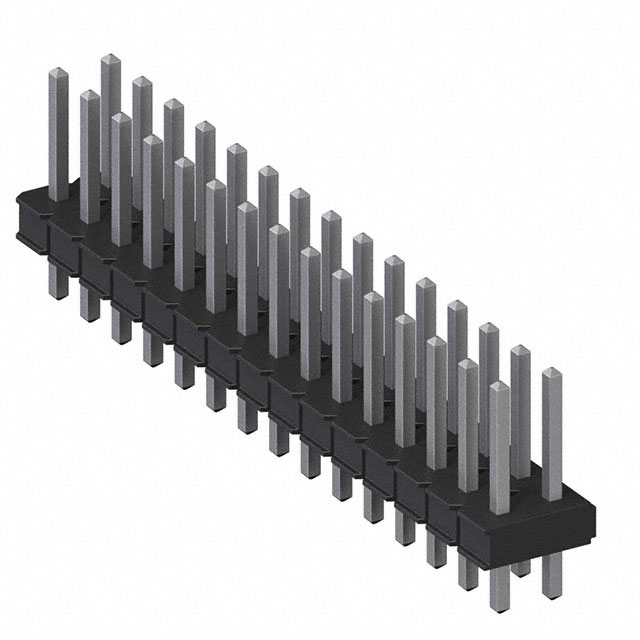

3M 矩形连接器 - 针座 - 公插针 929836-01-15

929836-01-15概述

    3M™ Pin Strip Header 单双排插座:技术手册详解

    产品简介


    3M公司推出了其最新款的电子连接器——3M™ Pin Strip Header单双排插座(型号929系列)。这些插座专为工业电子、通信设备、自动化系统及其他需要高度可靠连接的应用设计。产品提供两种不同长度的匹配长度(.100", .235"/.318"),同时提供直角和直插两种尾部焊接形式。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 绝缘材料:
    - 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:
    - 材料:铜合金
    - 沉积层:
    - 底层:50 μ” [1.27 μm] 镍
    - 用于焊接区及尾部的材料:金、哑光锡、铅锡合金(根据订购信息)
    - 电气特性:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压值:1500 VRMS at Sea Level
    - 环境适应性:
    - 温度范围:-40°C 至 +105°C
    - 加工温度:仅适用于PCT部件,最高绝缘体温度191°C
    - 潮湿敏感度等级:J-STD-020C下等级1(仅适用于PCT部件)
    - UL 文件号:E680803

    产品特点和优势


    - 堆叠能力:可实现垂直堆叠,以增加空间利用率和连接密度。
    - 多种镀层选项:支持金、哑光锡、铅锡合金电镀,提供多种选择以适应不同的应用需求。
    - 高温塑料:采用PCT塑料,适合波峰焊或红外线焊接,提高加工灵活性。
    - 焊接支脚:提供焊脚距,确保波峰焊接的质量和可靠性。
    - 板上引脚保持功能:提供了板上引脚保持功能,提高组装后的稳定性和可靠性。

    应用案例和使用建议


    该系列插座非常适合应用于工业控制、汽车电子、电信设备及自动化系统等领域。例如,在制造自动化生产线中,这种插座可以用于各种传感器和执行器之间的连接,确保信号传输的可靠性和稳定性。
    使用建议:
    1. 在焊接过程中,要确保足够的预热时间和适当的焊接温度,以防止损坏塑料部分。
    2. 对于高频信号传输,建议采用金镀层以降低接触电阻,提高信号完整性。
    3. 在安装前检查针距,确保正确无误地插入电路板。

    兼容性和支持


    3M公司提供了全面的支持,包括详细的订购信息和技术文档,确保用户能够正确选择和使用这款产品。此外,产品兼容多种电路板设计和不同的加工工艺,满足多样化需求。

    常见问题与解决方案


    - Q: 为何焊接后某些引脚出现不稳?
    - A: 检查焊接温度和时间是否符合要求;确保焊接区域清洁无污染。
    - Q: 如何避免镀层腐蚀?
    - A: 选择合适的镀层材料(如金),并采取适当的防护措施。
    - Q: 安装时如何避免引脚损坏?
    - A: 使用正确的安装工具,按照说明书的指导进行操作,特别是对于高密度连接器。

    总结和推荐


    综上所述,3M™ Pin Strip Header 929系列单双排插座是一款高性能、多功能的连接器产品,特别适用于需要高可靠性和灵活安装的应用场景。它的多重镀层选项、高温塑料和堆叠能力使得它在市场上具有显著的竞争优势。我们强烈推荐该产品给所有寻找高质量、高性能连接器的工程师和设计师。

929836-01-15参数

参数
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 黑色
额定电流 2.5A
针脚数 30pin
类型 Header,Push-Pull
触头镀层 - 配接 锡铅
长*宽*高 38.1mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-15厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-15数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-15 929836-01-15数据手册

929836-01-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
