1700/26TH

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-1700/26TH
供应商: 期货订购
标准整包数: 1

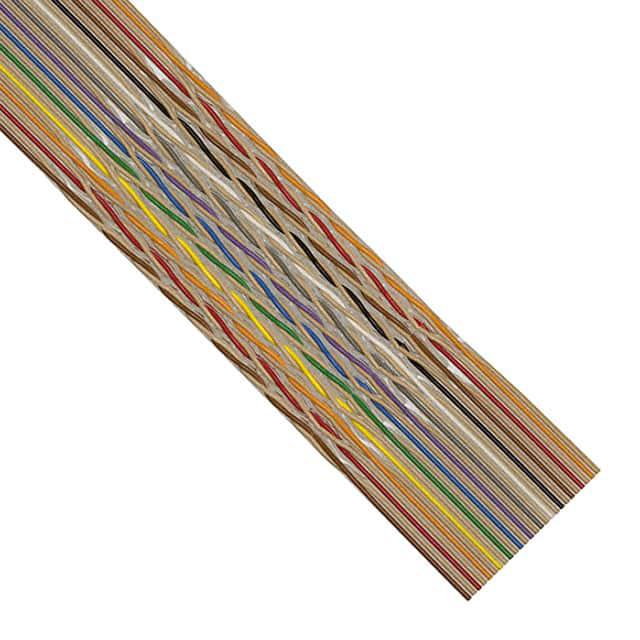

3M 扁平带状线缆 1700/26TH

1700/26TH概述

    3M™ Twisted Pair Flat Cable 技术手册解析

    1. 产品简介


    3M™ Twisted Pair Flat Cable 是一种设计用于复杂电子系统的连接线缆,具有多对绞合并扁平化的特性。这种电缆广泛应用于需要高速信号传输和减少电磁干扰的环境中,如通信设备、网络基础设施及自动化控制设备。每根电缆包含7×36 AWG(美国线规)的镀锡绞合铜导体,绝缘层采用聚氯乙烯(PVC),并可选多种颜色编码以便于识别不同线对。

    2. 技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 电压额定值:
    - 美国:300V
    - 加拿大:150V
    - 欧盟:<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10 ft. [ 3 m ]
    - 特征阻抗:
    - 不平衡:101 Ω
    - 平衡:122 Ω
    - 电容:15.9 pF/ft [ 52.2 pF/m ](不平衡),13.3 pF/ft [ 43.6 pF/m ](平衡)
    - 电感:0.16 μH/ft [ 0.53 μH/m ](不平衡),0.20 μH/ft [ 0.66 μH/m ](平衡)
    - 传播延迟:1.61 ns/ft [ 5.28 ns/m ](不平衡),1.63 ns/ft [ 5.35 ns/m ](平衡)
    - 传播速度:63%(不平衡),62%(平衡)

    3. 产品特点和优势


    - 易于识别:采用多种颜色编码,方便用户快速区分不同线对。
    - 灵活性高:28 AWG绞合铜导体提供良好的弯曲半径,延长产品使用寿命。
    - 低串扰:通过优化绞合和扁平结构,在平衡驱动应用中有效减少串扰。
    - 多样配置:支持自定义扭绞和平面长度,满足不同的应用需求。

    4. 应用案例和使用建议


    - 通信设备:适用于需要高密度连接的应用场景,例如数据中心内的服务器互联。
    - 自动化控制:可以用于复杂的工业控制系统中,提高信号传输的可靠性和稳定性。
    - 网络基础设施:作为高速网络的布线解决方案,适合企业级网络环境部署。
    使用建议:
    - 在安装时注意电缆的弯曲半径,避免过度弯曲导致信号传输性能下降。
    - 定期检查电缆的连接部分,确保接触良好,防止因氧化等原因引起的接触不良。

    5. 兼容性和支持


    该产品可与3M公司的其他连接器配套使用,提供了广泛的终端选项,包括各种IDC(绝缘位移连接器)。用户可以在购买前联系3M公司确认特定型号的兼容性和可获得性。

    6. 常见问题与解决方案


    - Q: 如何判断电缆是否正确接地?
    - A: 使用万用表测量电缆两端的电阻值,确保电阻值稳定且接近零。
    - Q: 电缆如何存放以避免损坏?
    - A: 存放时应避免高温、潮湿和直射阳光,建议卷绕成直径不小于电缆外径的圈状后存放在干燥处。

    7. 总结和推荐


    总体而言,3M™ Twisted Pair Flat Cable 凭借其优良的物理特性和电气性能,成为众多专业应用场合的理想选择。其独特的颜色编码系统和自定义配置能力使其在市场上具备较高的竞争力。对于寻求高性能连接解决方案的用户来说,这款电缆是一个值得推荐的选择。

1700/26TH参数

参数
长*宽*高 33.02mm(宽度)
零件状态 在售

1700/26TH厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

1700/26TH数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 1700/26TH 1700/26TH数据手册

1700/26TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 435.6494 ¥ 3615.8901
库存: 45000
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 162715.05
