3759/10300SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Round Flat Cable Polyvinyl Chloride 10Conductors 28AWG 6.6mm 300V Black/Gray 91.44m Roll
供应商型号: 517-3759/10300SF
供应商: Mouser
标准整包数: 1
3M 扁平带状线缆 3759/10300SF

3759/10300SF概述

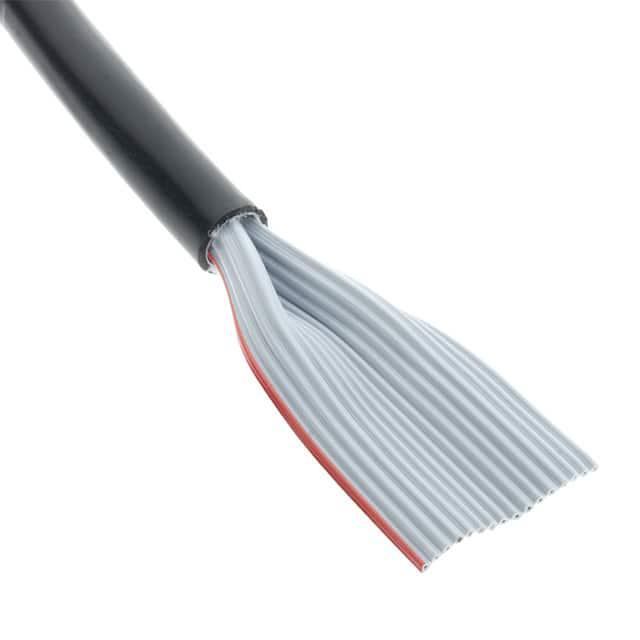

    3M™ Round, Jacketed, Flat Cable 3759系列技术手册

    1. 产品简介


    3M™ Round, Jacketed, Flat Cable 3759 系列是一款专为高效布线设计的电子元器件。它采用圆型结构,由 28 AWG(American Wire Gauge)细铜线制成,适用于广泛的应用领域,如工业控制、自动化系统、通信设备和消费电子产品等。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 导线材料 | 镀锡绞合铜线 |
    | 绝缘材料 | PVC |
    | 护套材料 | PVC |
    | 导线直径 | 0.127 mm (7 × 36 AWG) |
    | 额定电压 | 美国:N.E.C. CL2 或 AWM;300V
    加拿大:300V
    欧盟:<50V |
    | 介电强度 | >1 x 10^10 Ω/10 ft (3 m) |
    | 特性阻抗 | 不平衡:90 Ω
    平衡:133 Ω |
    | 电容 | 不平衡:16.7 pF/ft (54.8 pF/m)
    平衡:11.9 pF/ft (39.0 pF/m) |
    | 电感 | 不平衡:0.13 μH/ft (0.44 μH/m)
    平衡:0.21 μH/ft (0.69 μH/m) |
    | 延迟时间 | 不平衡:1.50 ns/ft (4.92 ns/m)
    平衡:1.58 ns/ft (5.18 ns/m) |
    | 传播速度 | 不平衡:68%
    平衡:64% |
    | 工作温度范围 | 美国:CL2:75°C 或 AWM:-20°C 到 +80°C
    加拿大:80°C |

    3. 产品特点和优势


    - 圆型结构:方便布线,减少空间占用。
    - 高密度导线:28 AWG 导线间距 0.050 英寸,易于进行大规模接线。
    - 连续焊接和分切焊接:便于快速连接 ID 接头。
    - 便捷布线:连续焊接导线使电缆制造更加简便。
    - 符合标准:满足美国 NEC 725 的外部布线要求(CL2)。
    - 可分支特性:主电缆可轻松分支或进行离散连接。
    - 安全认证:通过 UL 认证,适用于美国和加拿大市场。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动控制系统中,该电缆可以用于信号传输和数据通信。
    - 智能家居:在智能家庭系统中,可以用于连接各类智能设备,提供稳定可靠的信号传输。
    - 通信设备:在通信设备中,该电缆可用于连接主板和其他组件。
    使用建议:
    - 在进行电缆分支时,确保主电缆的分支点处有足够的空间,以防止线路过度弯曲。
    - 使用前请确认电缆的绝缘层无破损,避免短路。
    - 选择合适的长度,减少不必要的电缆浪费。

    5. 兼容性和支持


    - 兼容性:与市面上的主流 IDC 连接器相兼容。
    - 技术支持:如有疑问,请联系 3M 客服中心或访问 3M 官方网站获取更多信息。
    - RoHS 符合性:可通过访问 3M 官网查询具体型号的 RoHS 合规状态。

    6. 常见问题与解决方案


    - 问题:如何确定电缆的分支点?
    - 解答:根据需要分支的位置,在主电缆上标出分支点,使用专用工具进行切割并连接所需分支。
    - 问题:电缆是否可以在高温环境下使用?
    - 解答:电缆可在最高 80°C 的环境中使用,但建议不超过 75°C 以延长使用寿命。

    7. 总结和推荐


    3M™ Round, Jacketed, Flat Cable 3759 系列电缆以其紧凑的设计、便捷的布线特性和广泛的适用性,成为众多应用场景的理想选择。对于需要高性能信号传输和可靠连接的应用场合,我们强烈推荐此款产品。

3759/10300SF参数

参数
长*宽*高 11.43mm(宽度)
零件状态 在售

3759/10300SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3759/10300SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3759/10300SF 3759/10300SF数据手册

3759/10300SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
