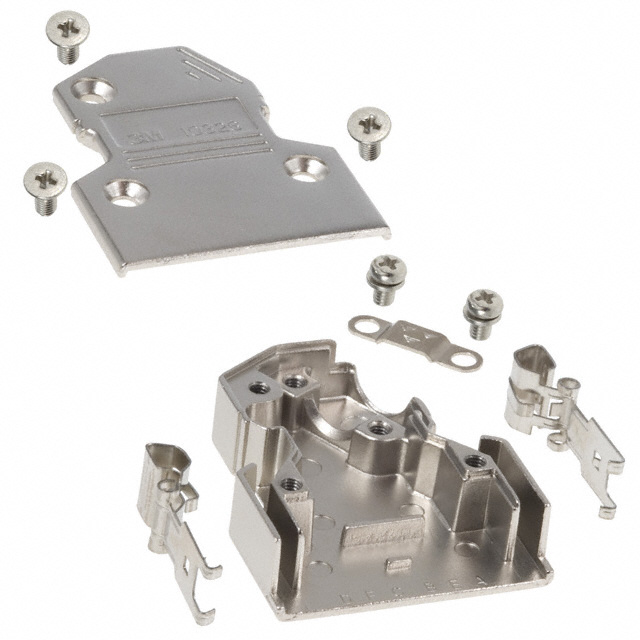

10326-A500-00

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: D-Sub Backshells 26pin 银色
供应商型号: 10326-A500-00
供应商: 国内现货
标准整包数: 1
3M D-Sub 连接器 10326-A500-00

10326-A500-00概述

    3M™ Mini D Ribbon (MDR) Connectors 60° Metal Junction Shell for Round Cable 103 Series

    1. 产品简介


    3M™ Mini D Ribbon (MDR) Connectors 60° Metal Junction Shell 是一款专为高可靠性应用设计的连接器系统。它主要用于圆形电缆连接,具有坚固耐用的特点,适用于广泛的工业和消费电子领域。这些连接器以其可靠的金属屏蔽、快速释放卡扣机制和出色的电磁干扰(EMI)/静电放电(ESD)保护而著称。

    2. 技术参数


    - 材料与镀层:外壳采用锌合金制成,镀镍处理。
    - 标记:包含3M商标和零件编号标识。
    - 接触数量:提供14、26、36、40、50、68、80和100种不同接触数量的型号。
    - 尺寸:具体尺寸见下表:

    | 接触数量 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
    |
    | 14 | 25.8 | 19.9 | 6.8 | — | — |
    | 26 | 33.5 | 24.8 | 8.5 | — | — |
    | 36 | 39.8 | 31.3 | 9.0 | — | — |
    | 40 | 42.4 | 33.7 | 9.0 | — | — |
    | 50 | 48.7 | 40.0 | — | 10.0 | 9.0 |
    | 68 | 60.1 | 51.4 | — | 12.0 | 9.0 |
    | 80 | 67.8 | 59.1 | — | 12.0 | 9.0 |

    3. 产品特点和优势


    - 可靠金属屏蔽:金属壳体提供卓越的屏蔽效果,确保信号完整性。
    - 快速释放卡扣机制:便于快速插拔和维修。
    - 接地功能:金属压线套提供了良好的电缆屏蔽接地,增强EMI/ESD防护。
    - 广泛适用性:提供多种接触数量选择,满足不同应用需求。
    - RoHS合规:符合欧盟限制有害物质指令(RoHS),环保安全。

    4. 应用案例和使用建议


    - 工业自动化:适合用于工业自动化系统中的传感器和执行器连接。
    - 消费电子产品:可应用于智能家居设备和便携式电子产品中。
    - 通信设备:适用于各种通信设备的内部连接。
    - 使用建议:在安装过程中,确保正确装配所有组件,特别是金属壳体和压线套,以确保最佳的电气和机械性能。

    5. 兼容性和支持


    - 兼容性:兼容3M 101XX-6000 EC插头。
    - 支持信息:更多信息参见官网RoHS合规部分。
    - 制造商支持:如需技术支持或订购信息,请联系3M客服热线800-225-5373。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确插入。
    - 解决办法:检查接触数量是否匹配,确保正确的装配顺序。
    - 问题2:信号传输不稳定。
    - 解决办法:确认接地良好,检查金属压线套是否正确安装。
    - 问题3:金属壳体损坏。
    - 解决办法:及时更换损坏的金属壳体,避免影响整体性能。

    7. 总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors 60° Metal Junction Shell凭借其坚固耐用的设计、优秀的EMI/ESD防护和多样的接触数量选择,在工业和消费电子领域具有显著的应用优势。特别适合需要高可靠性连接的场合。强烈推荐使用,特别是在追求高性能和长寿命的应用中。
    以上内容是基于3M的技术手册进行的详细解析和总结,希望对您的使用和选型提供有益的参考。

10326-A500-00参数

参数
类型 D-Sub Backshells
颜色 银色
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 26pin
零件状态 停产
包装方式 托盘
