首页  >  产品百科  >  8325-8003

8325-8003

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Female Sockets,Receptacle 2 25pin Steel,Tin Plated 1A 金 灰色 面板安装
供应商型号: 8325-8003
供应商: Master
标准整包数: 1

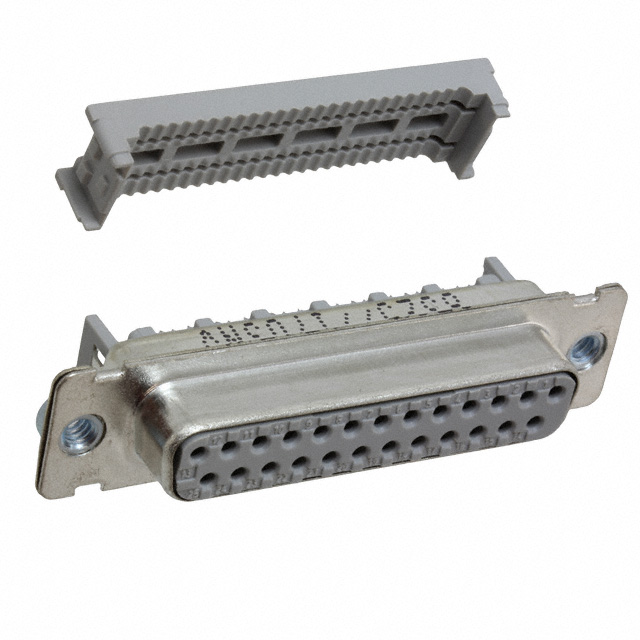

3M D-Sub 连接器 8325-8003

8325-8003概述

    3M™ D Sub Socket Connector, 8300 Series 技术手册

    1. 产品简介


    3M™ D Sub Socket Connector, 8300 系列是一种广泛应用于电子设备中的连接器。它主要用于信号传输和电源分配,适用于多种工业应用,如通信设备、自动化系统和医疗设备。该系列连接器提供了灵活的配置选项和优良的电气性能,使其成为众多应用的理想选择。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 基底层电镀:50 微英寸(1.27 微米)镍
    - 擦拭区电镀:30 微英寸(0.76 微米)金
    - 壳体材料:钢
    - 壳体电镀:锡
    - 应变缓解材料:不锈钢,厚度为 0.016 英寸(0.40 毫米)
    - 导线容纳:26 和 28 AWG 实心或绞合导线
    - 标记:3M 商标和接触位置编号
    - 电气特性
    - 电流额定值:1 安培
    - 绝缘电阻:500 伏直流下大于 1×10^9 欧姆
    - 耐压:海平面条件下 1000 伏 RMS
    - 环境特性
    - 温度范围:-55°C 到 +105°C
    - 其他
    - UL 文件号:E68080

    3. 产品特点和优势


    - 改进的金属应变缓解设计:直接钩入金属壳体,增强了机械强度。
    - 低轮廓设计:适合空间受限的应用。
    - 四种安装选项:包括通孔安装、4-40 UNC、铆钉压接等,方便安装。
    - 预组装盖子选项:提供开放端盖、闭合端盖以及预先装配的无粘合剂开放端盖。

    4. 应用案例和使用建议


    - 应用场景:适用于通信设备、自动化系统和医疗设备等。
    - 使用建议:
    - 在高振动环境中使用时,应确保所有螺钉均已拧紧以防止松动。
    - 定期检查连接器的清洁状况,确保没有灰尘或其他杂质影响电气性能。
    - 对于需要长时间稳定工作的应用,建议定期进行电气性能测试以确保连接可靠。

    5. 兼容性和支持


    - 兼容性:此连接器可与标准的 D-sub 尺寸兼容,支持多种安装方式。
    - 支持:3M 提供详细的技术文档和支持服务,可通过官方网站或联系销售代表获取更多信息。

    6. 常见问题与解决方案


    - 问题 1:连接器接触不良
    - 解决方案:检查导线是否正确插入,并确保导线压接牢固。如仍存在问题,更换连接器。

    - 问题 2:电气性能下降
    - 解决方案:清洁连接器接触点,去除灰尘和污垢。如果问题仍然存在,建议重新进行电气性能测试。

    7. 总结和推荐


    3M™ D Sub Socket Connector, 8300 系列是一款设计优良、性能可靠的连接器,适用于各种工业应用。其改进的金属应变缓解设计和多种安装选项使其具有广泛的适用性。综合考虑其性能和多功能性,强烈推荐在各类设备中使用该产品。

8325-8003参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 灰色
端接 -
安装方式 面板安装
零件状态 停产
包装方式 散装

8325-8003厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8325-8003数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 8325-8003 8325-8003数据手册

8325-8003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.222 ¥ 61.1703
25+ $ 6.3547 ¥ 52.8367
100+ $ 5.7664 ¥ 47.9199
200+ $ 5.5177 ¥ 45.1841
400+ $ 5.5177 ¥ 45.1841
库存: 111
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.17
