3302/25 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: H-3302/25 100
供应商: Heilind
标准整包数: 5

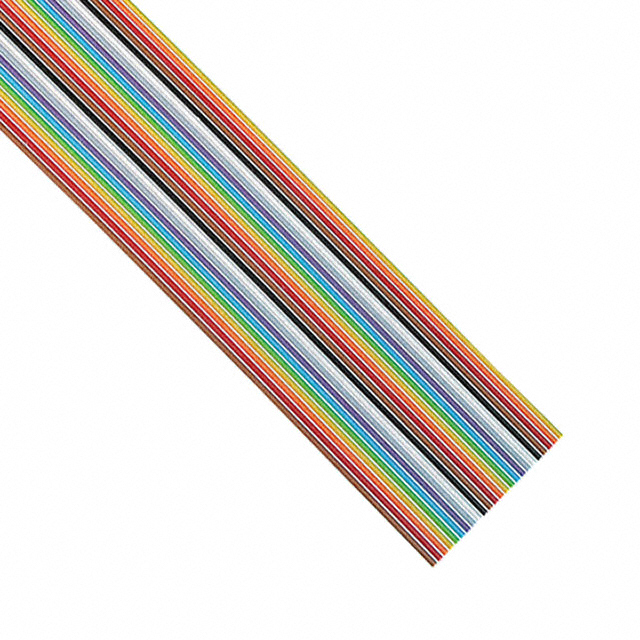

3M 扁平带状线缆 3302/25 100

3302/25 100概述

    3M™ Color Coded Flat Cable 技术手册

    1. 产品简介


    3M™ Color Coded Flat Cable 是一款适用于多种应用场合的高性能电缆。这种电缆采用了28 AWG导线,每根导线中心间距为0.050英寸(约1.27毫米),并使用了PVC 3302系列绝缘材料。其独特的设计使其能够广泛应用于电信、数据通信和自动化控制等领域。

    2. 技术参数


    - 导线规格:28 AWG,7根×36 AWG(7根×0.127毫米)镀锡绞合铜丝
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色编码:棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色和黑色
    - 电压额定值:
    - 美国:300V
    - 加拿大:150V
    - 欧洲:<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10英尺(约3米)
    - 特性阻抗:不平衡,105Ω
    - 电容:14.1 pF/英尺(约46.3 pF/米)
    - 电感:0.15 μH/英尺(约0.49 μH/米)
    - 传播延迟:1.47 ns/英尺(约4.82 ns/米)
    - 传播速度:69%
    - 温度范围:
    - 美国:-20°C 至 +105°C
    - 加拿大:-20°C 至 +80°C
    - 阻燃等级:
    - 美国:VW-1
    - 加拿大:FT1
    - 尺寸公差:根据订购时指定的长度和数量不同而变化

    3. 产品特点和优势


    - 批量端接兼容性:28 AWG导线中心间距为0.050英寸,便于与各种IDC连接器进行批量端接,提高生产效率。
    - 高灵活性和耐用性:采用绞合导线设计,提供更高的灵活性和延长的产品寿命。
    - 易分支和离散端接:可沿长度方向进行切割和分支,支持离散端接,方便灵活应用。
    - 符合环保标准:RoHS合规,无铅设计,环保安全。

    4. 应用案例和使用建议


    - 应用案例:适用于电信设备、计算机外围设备、工业自动化控制系统和智能家居系统。
    - 使用建议:
    - 在批量生产过程中,建议选择批量端接方案以提高生产效率。
    - 在需要柔性电缆的应用中,可以考虑使用此电缆以获得更高的灵活性。
    - 如需进行分支或离散端接,请确保在切割前做好标记,避免造成不必要的浪费。

    5. 兼容性和支持


    - 兼容性:本产品可与多种3M和其他品牌的IDC连接器配合使用。
    - 支持服务:3M公司提供技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    6. 常见问题与解决方案


    - Q: 如何确认产品是否符合RoHS要求?
    - A: 访问3M官网,在“RoHS合规”部分找到《法规信息附录》(RIA E1 & C1),了解详细合规信息。
    - Q: 如何正确切割电缆?
    - A: 使用专用工具或精确测量后进行切割,确保切割口平整无毛刺。
    - Q: 如何进行离散端接?
    - A: 在切割之前,使用标记工具标记好需要分支的位置,然后按照需求进行切割。

    7. 总结和推荐


    3M™ Color Coded Flat Cable凭借其高灵活性、耐用性和易于分支的设计,使其成为电信、数据通信及自动化控制领域的理想选择。产品不仅符合RoHS标准,还能满足严格的电压和温度要求。建议客户在选购时充分考虑自身需求,选择合适的型号和长度,以充分发挥其优异性能。

3302/25 100参数

参数
长*宽*高 31.75mm(宽度)*1.07mm(高度)
零件状态 在售
包装方式 散装

3302/25 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302/25 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302/25 100 3302/25 100数据手册

3302/25 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 136.9213 ¥ 1231.7986
10+ $ 134.7479 ¥ 1212.2461
15+ $ 132.6425 ¥ 1193.3051
65+ $ 130.6018 ¥ 1174.9459
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
