N10226-52B2PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: 3M D-Sub连接器, MDR 102系列, 母座, 26针, 通孔安装, 直角主体
供应商型号: 26M-N10226-52B2PC
供应商: 云汉优选
标准整包数: 1

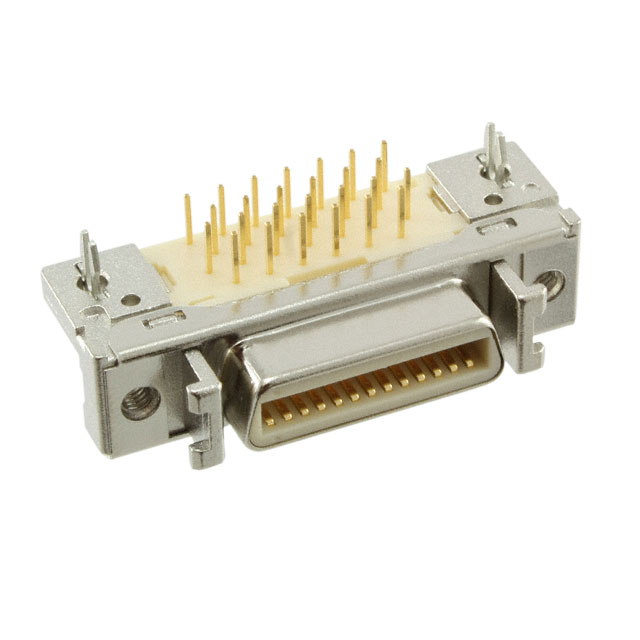

3M D-Sub 连接器 N10226-52B2PC

N10226-52B2PC概述

    3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一种适用于印刷电路板的电连接器,特别设计用于高速数据传输和高密度互连应用。这些连接器提供了多种接触点数量选项(从14到100个),能够满足不同应用场景的需求。由于其出色的性能和耐用性,MDR连接器被广泛应用于工业控制、电信设备、医疗设备以及消费电子产品等多个领域。

    技术参数


    - 绝缘材料: 玻璃纤维增强聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 米色
    - 接触材料: 铜合金
    - 接触镀层:
    - 底镀: 80 μ″ [2.0 μm] 镍
    - 摩擦镀区: 30 μ″ [0.76 μm] 最小金镀
    - 焊接尾部镀层: 金闪镀在镍上 (RIA E1 & C1 适用)
    - 主体材料: 锌合金
    - 主体镀层: 镍
    - 接地锁材料: 铜合金
    - 接地锁镀层: 锡与金闪镀结合
    - 套管与锁钩材料: 钢
    - 套管与锁钩镀层: 镍
    - 额定电流: 1 A
    - 绝缘电阻: > 5 × 10^8 Ω (500 VDC)
    - 耐压: 500 VRMS(1分钟)
    - 温度范围: -55°C 至 +105°C
    - 工艺评级: 260°C(J-STD-020C)

    产品特点和优势


    1. 可靠性: 使用剪刀接触方式确保重复插拔的可靠性。
    2. 坚固结构: 压铸金属外壳设计,增强了结构强度。
    3. 表面贴装技术兼容: PCT 绝缘材料适合表面贴装技术。
    4. 可靠的PCB固定: 可选螺丝或接地锁定,确保可靠的PCB固定。
    5. 接口锁定设计: 设计用于连接稳定性的接口锁定。
    6. IEEE 1284C接口: 作为36触点连接器的IEEE 1284C接口。

    应用案例和使用建议


    - 应用场景: 这些连接器通常用于需要高密度连接和高速数据传输的应用场景,如工业自动化系统、医疗设备及电信基础设施。
    - 使用建议: 在安装过程中,应遵循制造商提供的推荐板布局指南,以确保最佳性能和可靠性。对于不同数量的触点,建议根据具体需求选择合适的锁定方式(螺丝锁或接地锁)。

    兼容性和支持


    - 兼容性: 3M™ Mini D Ribbon (MDR) Connectors 具有良好的兼容性,可以与其他符合相关标准的电子元件和设备一起使用。
    - 支持: 3M 提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助和指导。如果在安装或使用过程中遇到任何问题,可通过电话或访问官方网站获得技术支持。

    常见问题与解决方案


    - 问题1: 插头无法正确插入插座。
    - 解决方案: 检查插头和插座是否有异物或损坏,必要时更换受损部件。
    - 问题2: 连接器过热。
    - 解决方案: 确认电缆规格正确且负载不超过额定电流。
    - 问题3: 连接松动。
    - 解决方案: 检查是否正确安装了螺丝锁或接地锁,并确认是否紧固。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors 在高密度互连和高速数据传输领域表现出色,具有可靠性高、结构坚固和操作简便等优点。其广泛的温度范围和良好的兼容性使其成为众多行业中的理想选择。推荐购买并使用这款高质量的连接器产品。

N10226-52B2PC参数

参数
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
外壳材料 Polychlorinated Terphenyl
针脚数 26pin
类型 Receptacle
长*宽*高 37.2mm*13.9mm*16.7mm
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 盒装

N10226-52B2PC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N10226-52B2PC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M N10226-52B2PC N10226-52B2PC数据手册

N10226-52B2PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
