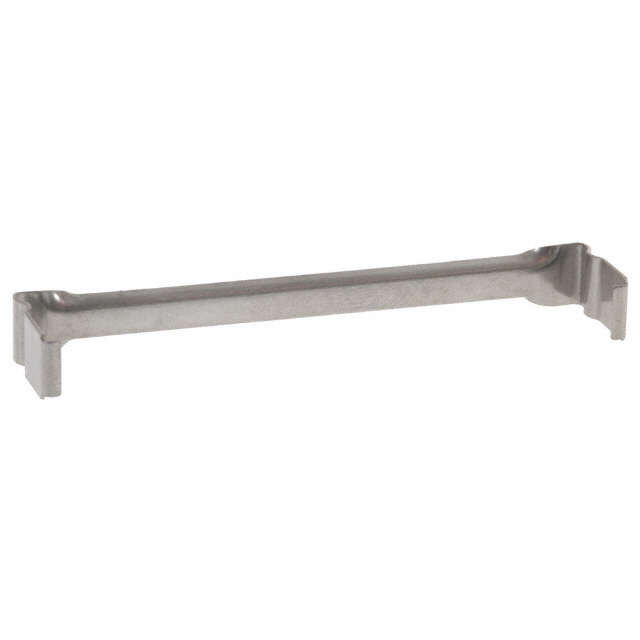

3448-8D50

厂牌: 3M
产品描述: 50pin Strain Relief D-Sub Plug Connectors 8200 and 8300 Series
供应商型号: 517-3448-8D50
供应商: Mouser
标准整包数: 1
3M D-Sub/D形连接器 - 配件 3448-8D50

3448-8D50概述

    # 3M™ D Sub Socket 50 Position 8350 Series 技术手册解析

    产品简介


    3M™ D Sub Socket 50 Position 8350 系列是一款工业级高性能电子连接器,专为广泛的应用场景设计。它采用IDC(绝缘位移连接)兼容技术,主要适用于需要高密度和紧凑设计的系统。该系列插座支持多种安装方式(如4-40 UNC或M2.5),并提供开放端盖和封闭端盖两种选项,使其在智能外设接口(IPI)标准上具有出色的表现。这款产品常用于电信、工业控制、医疗设备和军事领域。

    技术参数


    以下是3M™ D Sub Socket 50 Position 8350 系列的主要技术参数:
    物理特性
    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 接触镀层:
    - 基底层:100 µ" (2.54 µm) 镍
    - 擦拭区域:30 µ" (0.76 µm) 金
    - 壳体材料:钢
    - 壳体镀层:锡
    - 应力释放材料:不锈钢,厚度0.020" (0.50 mm)
    - 导线规格:支持26和28 AWG实心或绞合导线
    - 标记:3M商标及接点位置编号
    电气特性
    - 电流承载能力:1 A
    - 绝缘电阻:> 1 × 10^9 Ω(500 V DC条件下)
    - 耐压值:1,000 VRMS(海平面条件)
    工作环境
    - 温度范围:-55°C 至 +105°C
    - 认证:UL 文件编号 E680803

    产品特点和优势


    1. 插入/拔出力低:相比其他50位置产品,该插座的插入/拔出力显著降低,便于快速插拔操作。
    2. IDC兼容性:支持直接与导线连接,无需焊接,提高了安装效率。
    3. 多样化安装选项:可根据具体需求选择螺纹孔规格(4-44 UNC或M2.5)。
    4. 高可靠性设计:通过UL认证,能够在极端环境中保持稳定运行。
    5. 兼容标准:符合Intelligent Peripheral Interface (IPI) 标准。
    这些特点使其成为工业应用中的理想选择,特别是在需要紧凑设计和高可靠性连接的场合。

    应用案例和使用建议


    应用案例
    - 电信行业:用于基站设备之间的信号传输。
    - 工业自动化:作为PLC控制系统中的信号接口。
    - 医疗设备:应用于生命支持系统,需高可靠性和耐用性。
    使用建议
    1. 在安装过程中,确保导线直径与插座兼容(26或28 AWG)。
    2. 为了延长使用寿命,避免在高温环境下长期暴露。
    3. 对于高振动环境,可额外增加固定措施以防止松动。

    兼容性和支持


    该产品可以与其他符合工业标准的DSUB接口设备无缝对接。3M公司为客户提供全面的技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 检查导线是否正确插入,确保镀层无损伤 |
    | 插拔时阻力过大 | 更换应力释放部件或调整接触力 |
    | 耐压测试失败 | 检查绝缘材料是否存在老化或损坏 |

    总结和推荐


    综合评估
    3M™ D Sub Socket 50 Position 8350 系列以其低插入/拔出力、高可靠性及广泛的适用性,在工业领域表现出色。其IDC兼容设计和多样的安装选项使其在复杂应用场景中脱颖而出。
    推荐结论
    强烈推荐此产品用于需要高密度、高性能连接的应用场景。无论是在工业自动化还是电信领域,它都能提供卓越的性能和长久的使用寿命。

    如有进一步疑问,请联系3M技术支持:800-225-5373 或访问官网:[3M Interconnect Solutions](http://www.3m.com/interconnects/)。

3448-8D50参数

参数
配件类型 Strain Relief
配套使用/相关产品 D-Sub Plug Connectors 8200 and 8300 Series
针脚数 50pin
零件状态 在售
包装方式 袋装

3448-8D50厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3448-8D50数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 配件 3M 3448-8D50 3448-8D50数据手册

3448-8D50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.047 ¥ 17.2971
10+ $ 1.8515 ¥ 15.6452
25+ $ 1.496 ¥ 12.6412
100+ $ 1.4472 ¥ 12.2288
200+ $ 1.2312 ¥ 10.4036
600+ $ 1.2096 ¥ 10.2211
1000+ $ 1.188 ¥ 10.0386
2600+ $ 1.092 ¥ 9.2274
5000+ $ 1.05 ¥ 8.8725
库存: 299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.29
