10126-5212PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Plug 焊盘 2 26pin Zinc Alloy 1A 金 中心安装,通孔安装,面板安装 37.2mm*16.5mm*16.5mm
供应商型号: Q-10126-5212PC
供应商: 期货订购
标准整包数: 100

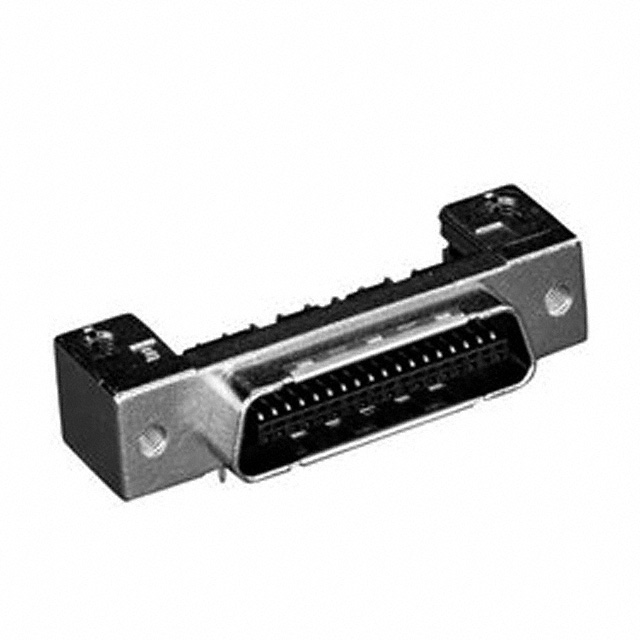

3M D-Sub 连接器 10126-5212PC

10126-5212PC概述

    # 3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一款适用于多种电子设备的高性能连接器系列。该系列包括 .050" 板载直角插头(通孔安装),具备屏蔽功能的101系列。这些连接器广泛应用于各种需要可靠电气连接的应用场合,如计算机、网络设备、通信系统等。

    技术参数


    物理特性
    - 绝缘材料:玻璃增强聚酯体
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:镍下镀层 80 μ″ (2.0 μm) 起,金镀层 30 μ″ (0.76 μm) 起
    - 焊尾镀层:金闪镀镍
    - 基体材料:锌合金,镀镍
    - 接地锁材料:铜合金,镀锡并带金闪镀尾
    - 标记:3M标志和型号
    电气特性
    - 电流额定值:1A
    - 绝缘电阻:> 5 × 10^8Ω @ 500 VDC
    - 耐压:500 VRMS 1分钟
    - 温度范围:-20°C 至 +85°C
    环境条件
    - 工艺评级:焊接测试 - 260°C 10秒,重复两次,最大预热100°C,总时长不超过60秒

    产品特点和优势


    - Wiper-on-Wiper接触设计:提供可靠的重复插拔能力
    - 坚固的金属外壳构造:提供出色的机械强度和保护
    - 螺钉或接地锁板固定方式:灵活适应不同的安装需求
    - “D”接口选项:支持正常和反向接口,提高板对板连接的灵活性
    - IEEE 1284C接口:作为36引脚连接器
    - 接触数量选择:20、26、36和50引脚
    - 符合化学合规信息:详见《法规信息附录》

    应用案例和使用建议


    应用案例
    这些连接器通常用于高速数据传输和信号处理系统,例如计算机内部布线、工业控制系统和网络设备之间的连接。
    使用建议
    - 在安装过程中确保正确插入接头,避免错误插入导致短路或接触不良。
    - 注意接地设计,确保良好的电磁干扰防护效果。
    - 对于高温环境下的应用,确保选择符合温度要求的产品型号。

    兼容性和支持


    这些连接器具有良好的兼容性,适用于多种电路板和外壳设计。此外,3M公司提供了全面的技术支持和保修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    问题1:接触不良
    解决方案:检查接头是否完全插入,确认无污垢或氧化层,并进行适当的清洁处理。
    问题2:温度异常升高
    解决方案:检查安装环境是否超出了产品的工作温度范围,适当降低环境温度或选择适合高温度环境的产品。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors凭借其可靠的电气性能和坚固的机械结构,在多种应用中表现出色。无论是计算机内部连接还是工业控制系统,都能满足高要求的应用环境。强烈推荐使用这一系列产品,以确保系统的稳定运行和长期可靠性。

10126-5212PC参数

参数
针脚数 26pin
类型 Plug
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
外壳材料 Zinc Alloy
长*宽*高 37.2mm*16.5mm*16.5mm
安装方式 中心安装,通孔安装,面板安装
零件状态 在售
包装方式 盒装

10126-5212PC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

10126-5212PC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 10126-5212PC 10126-5212PC数据手册

10126-5212PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 14.9885 ¥ 124.4049
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 12440.49
