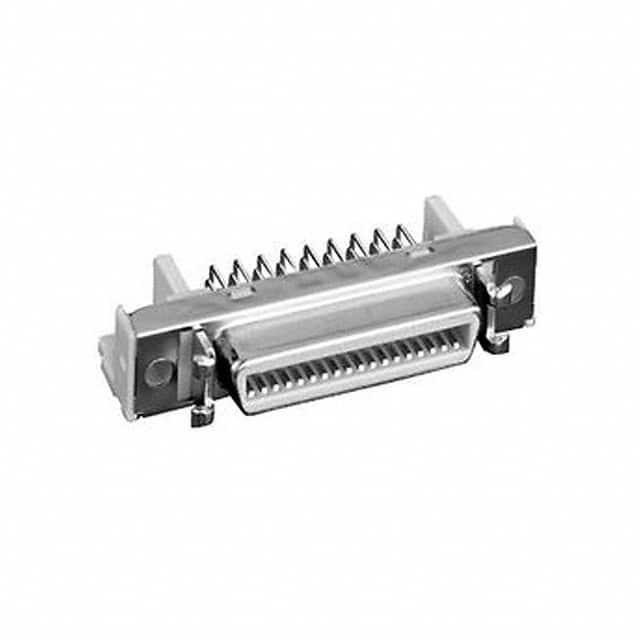

N10250-52G3 PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Receptacle 焊盘 2 50pin Polychlorinated Terphenyl 1A 金 通孔安装,面板安装 52.4mm*13.9mm*16.7mm
供应商型号: AV-A-MMMN1025052G3PC
供应商: Avnet
标准整包数: 100
3M D-Sub 连接器 N10250-52G3 PC

N10250-52G3 PC概述


    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一款通过孔式直角插座,带有屏蔽功能的高性能连接器系列,广泛应用于需要可靠连接的小型化电子产品设计中。产品系列主要包括14至100个引脚不等的设计选择,适合多种应用场景,例如工业控制设备、通信系统及计算机接口等。其核心特点是提供了高效稳定的信号传输,同时具备卓越的机械强度和耐用性。

    技术参数


    | 参数分类 | 具体参数 |

    | 绝缘材料 | 玻璃增强聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 米黄色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 80μ"镍底镀层 + 30μ"金擦镀层 |
    | 焊接尾镀层 | 金覆盖镍镀层 |
    | 外壳材料 | 锌合金 |
    | 锁扣材质 | 黄铜合金 |
    | 接触点数量 | 14, 20, 26, 36, 40, 50, 68, 80 和 100 |
    | 电流额定值 | 每针1A |
    | 绝缘电阻 | ≥5×10⁸Ω@500VDC |
    | 耐压值 | 500VRMS持续1分钟 |
    | 温度范围 | -55°C 至 +105°C |

    产品特点和优势


    1. 接触可靠性高:采用“刀片对刀片”接触设计,确保插拔多次后的稳定性和一致性。
    2. 结构坚固耐用:金属外壳提供高强度防护,可承受恶劣的工作环境。
    3. 兼容性强:支持SMT兼容的PCT绝缘材料,便于安装到PCB板上。
    4. 接地设计合理:提供螺钉锁或接地锁选项,以增强PCB固定稳定性。
    5. 易于安装:接口锁定设计保证连接稳固,简化组装流程。

    应用案例和使用建议


    3M™ Mini D Ribbon Connectors 适用于IEEE 1284C接口的36接触连接器应用,尤其在工业自动化、测试测量设备和数据传输等领域表现优异。对于设计者而言,推荐根据具体需求选择合适的引脚数量,并结合推荐的PCB布局实现最佳性能。此外,在高振动环境下使用时,应特别注意加强连接部位的固定措施,以避免因振动导致的松动现象。

    兼容性和支持


    该产品与其他主流标准接口兼容良好,能够轻松集成于现有的电子系统中。3M公司为客户提供全面的技术支持服务,包括产品选型指导、安装培训以及售后维护等。如需定制化服务,可联系当地授权经销商或访问官网咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 确保插入前清洁接口,并调整正确的PCB布局 |
    | 接触不良 | 检查接触面是否有污垢或氧化层,必要时重新镀金 |
    | 热稳定性不足 | 使用符合J-STD-020C规范的工艺参数进行焊接 |

    总结和推荐


    3M™ Mini D Ribbon Connectors 在技术参数、可靠性和适用范围方面均表现出色,尤其适合要求高精度和稳定性的应用场景。结合其坚固耐用的结构设计与灵活的配置选项,我们认为这是一款值得推荐的产品。无论是研发初期还是批量生产阶段,此款连接器都能满足用户对高性能电子连接的需求。

N10250-52G3 PC参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 Polychlorinated Terphenyl
针脚数 50pin
类型 Receptacle
颜色 -
端接 焊盘
长*宽*高 52.4mm*13.9mm*16.7mm
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装
