3770/37 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: H-3770/37 100
供应商: Heilind
标准整包数: 10

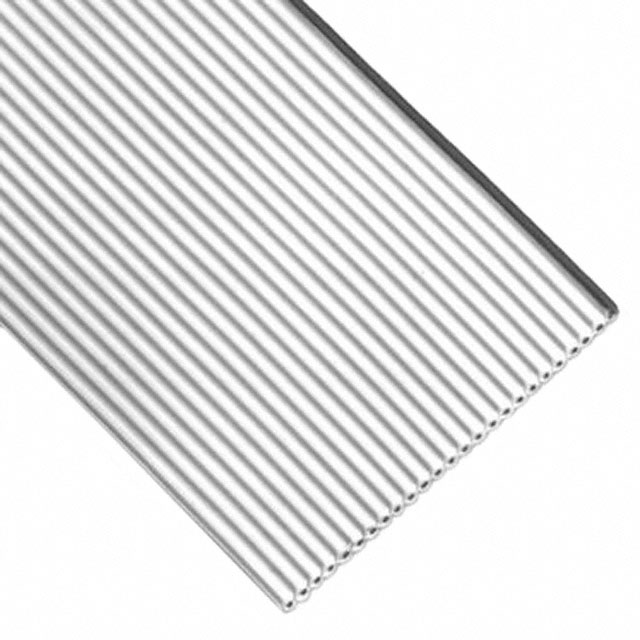

3M 扁平带状线缆 3770/37 100

3770/37 100概述


    产品简介


    3M公司的3770系列圆形导体扁平电缆是一款专为高可靠性设计的产品。它采用26 AWG镀锡多股绞合铜导线,并且配备了热塑性弹性体(TPE)绝缘材料。该系列产品广泛应用于电子连接领域,如数据传输、传感器接口及小型电子设备中的布线等。通过其独特的构造设计,3770系列能够在保持优异的电气性能的同时,提供较高的机械强度和耐环境性能。

    技术参数


    | 项目 | 描述 |

    | 尺寸规格 | 包括从0.450英寸到3.200英寸的多种型号,具体尺寸请参阅表1 |
    | 导线数量 | 支持9至64根导线,具体数量请参照订购信息 |
    | 工作温度 | -40°C至+105°C |
    | 额定电压 | 美国标准:300V;欧盟标准:<50V |
    | 绝缘电阻 | 大于1×10^10 欧姆/英尺 [3米] |
    | 传输延迟 | 1.36纳秒/英尺 [4.46纳秒/米] |
    | 特性阻抗 | 104欧姆 |
    | 容量 | 13.1皮法/英尺 [42.98皮法/米] |
    | 电感 | 0.14亨利/英尺 [0.46亨利/米] |
    | 传播速度 | 75%光速 |
    | 绝缘材料 | 热塑性弹性体(TPE),美国认证:UL水平 |
    | 色彩 | 灰色 |

    产品特点和优势


    3770系列电缆以其卓越的传输性能和成本效益脱颖而出。它的热塑性弹性体(TPE)绝缘材料不仅确保了出色的信号传输性能,同时还在成本控制方面表现优异。这种材料还具有良好的耐环境性能,使其能够在广泛的温度范围内稳定运行。此外,该电缆的设计允许方便地进行分支和独立端接,极大提升了安装和维护的便利性。26 AWG镀锡多股绞合铜导线则确保了稳定的电流传输和长久的使用寿命。

    应用案例和使用建议


    3770系列电缆适用于多种需要高效信号传输和环境适应性的应用场景,例如工业自动化系统、数据通信网络、传感器接口等。建议用户在使用时遵循相关规范和最佳实践,以确保电缆的最佳性能和延长使用寿命。例如,在高振动环境下使用时,应采取适当的固定措施;在处理高压环境中,则应注意绝缘性能的监测和维护。

    兼容性和支持


    3770系列电缆与众多行业标准兼容,能够满足各种特定应用的需求。用户可以联系3M公司获取更多关于定制化需求的支持信息。对于已购买产品的维护和升级服务,3M公司也提供了详尽的支持,包括故障排查、维修以及软件更新等。

    常见问题与解决方案


    1. 问题:电缆断裂或损坏
    解决方法:检查安装环境是否有尖锐边缘可能造成磨损;定期检查并更换损坏的电缆。

    2. 问题:信号传输不稳定
    解决方法:确认连接点是否接触良好;检查是否有电磁干扰;考虑增加屏蔽层以提高信号稳定性。

    3. 问题:绝缘性能下降
    解决方法:检查电缆是否有物理损伤或受潮;使用适当的清洁工具和方法进行表面清理。

    总结和推荐


    综上所述,3M公司生产的3770系列圆形导体扁平电缆凭借其优良的性能和广泛的应用范围,是一款值得推荐的高品质产品。无论是从技术参数还是从实际应用的角度来看,这款电缆都展现了出色的表现。如果您正在寻找一款适用于多种复杂环境的高质量电缆,3770系列无疑是一个不错的选择。

3770/37 100参数

参数
长*宽*高 46.99mm(宽度)
零件状态 在售

3770/37 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3770/37 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3770/37 100 3770/37 100数据手册

3770/37 100封装设计

查看详情并下载
Symbol
Footprint
