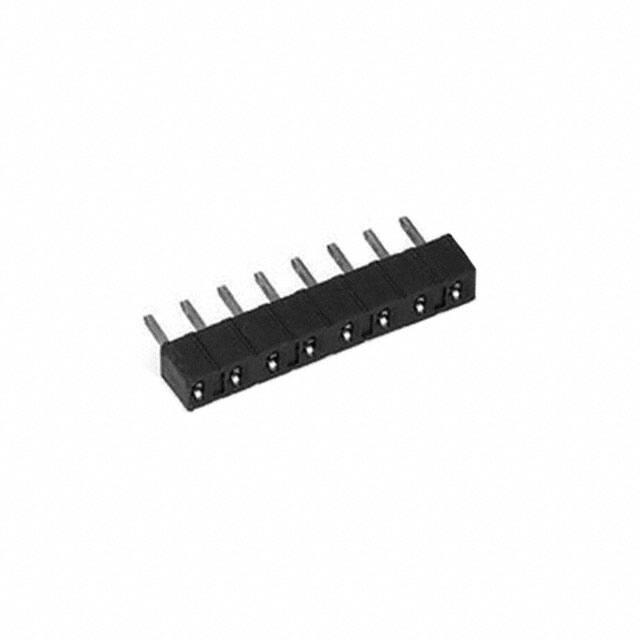

929870-01-08-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 8pin 1A 760nm 金 黑色 通孔安装 20.32mm(长度)*2.54mm(高度)
供应商型号: Q-929870-01-08-RB
供应商: 期货订购
标准整包数: 432
3M 矩形连接器 - 针座 - 插座/母插口 929870-01-08-RB

929870-01-08-RB概述

    3M™ Boardmount Socket 929 系列产品技术手册

    产品简介


    3M™ Boardmount Socket 是一款适用于电子设备连接的重要组件。该系列产品专为需要高密度连接的应用而设计,具有低轮廓设计(仅 0.100 英寸),提供直焊尾,方便安装。929 系列可容纳从 1 到 36 个引脚,适用于多种不同尺寸的板卡连接需求。

    技术参数


    - 物理参数
    - 材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或耐高温尼龙
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 引脚间距:0.100 英寸(2.54 毫米)
    - 电气参数
    - 引脚材料:铜合金
    - 引脚电镀:底层 100 微英寸镍,接触面可选金、锡铅或无光泽锡
    - 焊尾材料:锡铅或无光泽锡
    - 电流容量:1 安培
    - 绝缘电阻:大于 1 × 10^9 欧姆,测试电压 500 伏直流
    - 耐压:海平面条件下 1000 伏交流峰值
    - 温度范围:-40°C 至 105°C
    - 工艺等级:最高 260°C(仅耐高温尼龙版本,单次通过;按 J-STD-020C 标准)
    - 数量和尺寸
    - 1 至 36 个引脚
    - 尺寸:根据引脚数量,每增加一个引脚,距离 A 增加 0.10 英寸(2.54 毫米)

    产品特点和优势


    - 低轮廓设计:允许电路板堆叠至仅 0.150 英寸(3.81 毫米),适用于高密度布线。
    - 焊接支架:便于生产波峰焊接,提高生产效率。
    - 防松动设计:调谐叉式引脚设计确保可靠连接,防止振动引起的松脱。

    应用案例和使用建议


    - 应用案例:广泛应用于通信设备、工业自动化控制系统、汽车电子等领域。
    - 使用建议:在实际应用中,应确保焊盘布局符合推荐尺寸以避免焊接不良。对于高频率信号传输,可考虑额外接地引脚以减少电磁干扰。

    兼容性和支持


    - 兼容性:该系列板载插座兼容多数标准引脚布局和焊接工艺,能够与多种不同类型的电子设备和元件配合使用。
    - 技术支持:3M 公司提供了详尽的技术支持,包括电话咨询、在线资料库访问及售后保修服务。

    常见问题与解决方案


    - 问题一:引脚接触不良
    - 解决办法:检查引脚尺寸是否符合标准,重新焊接或更换引脚材料。
    - 问题二:焊接过程中出现虚焊
    - 解决办法:确保焊接温度和时间控制在推荐范围内,检查焊盘清洁度。

    总结和推荐


    3M™ Boardmount Socket 929 系列凭借其出色的电气性能和高可靠性,在众多电子设备连接应用中表现优异。其独特的低轮廓设计和高效焊接能力使其成为高密度板卡连接的理想选择。强烈推荐给需要高性能连接解决方案的设计工程师和制造商。
    本手册详细介绍了3M™ Boardmount Socket 929 系列的技术规范及其在各类电子设备中的应用,希望为您的项目开发提供有力支持。

929870-01-08-RB参数

参数
防护等级 -
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Push-Pull,Receptacle
额定电流 1A
针脚数 8pin
排数 1
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-08-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-08-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-08-RB 929870-01-08-RB数据手册

929870-01-08-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
432+ $ 1.5196 ¥ 12.6128
库存: 432000
起订量: 432 增量: 432
交货地:
最小起订量为:432
合计: ¥ 5448.72
