3759/30100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 3759 系列, 30 路, 美国线规 28 AWG, 灰色
供应商型号:
供应商:
标准整包数: 0

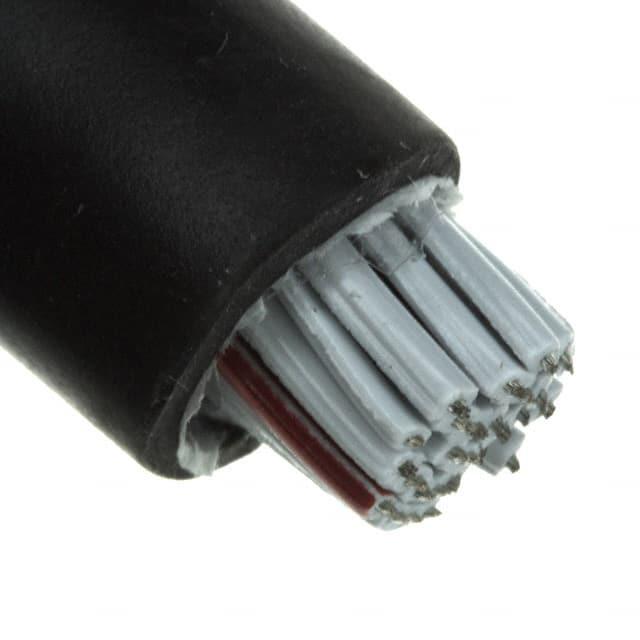

3M 扁平带状线缆 3759/30100

3759/30100概述

    # 3M™ Round, Jacketed, Flat Cable 3759 系列技术手册

    产品简介


    3M™ Round, Jacketed, Flat Cable(3759系列)是一款专为高效布线设计的圆型结构扁平电缆。这种电缆使用0.050英寸中心间距的28 AWG绞合导线,支持大规模连接,并且能够满足多种标准和认证要求。此电缆广泛应用于消费电子产品、工业自动化设备和通信系统等领域,为各种应用提供可靠的互连解决方案。

    技术参数


    - 物理属性
    - 护套材料:聚氯乙烯(PVC)
    - 颜色:黑色
    - 导体材料:7 × 36 AWG(7 × ø 0.127)镀锡绞合铜
    - 主要绝缘材料:PVC
    - 颜色:灰色
    - 内部包裹层:聚酯薄膜
    - 电气属性
    - 电压等级:美国:N.E.C. 725, CL2 或 AWM;300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 x 10^10Ω /10英尺(3米)
    - 特性阻抗:不平衡 90 Ω;平衡 133 Ω
    - 容量:16.7 pF/英尺(54.8 pF/米);11.9 pF/英尺(39.0 pF/米)
    - 电感:0.13 μH/英尺(0.44 μH/米);0.21 μH/英尺(0.69 μH/米)
    - 传播延迟:1.50 ns/英尺(4.92 ns/米);1.58 ns/英尺(5.18 ns/米)
    - 传播速度:68%;64%
    - 环境属性
    - 温度范围:美国:CL2 75°C 或 AWM -20°C 至 +80°C;加拿大:80°C
    - 阻燃等级:美国:N.E.C. 725, CL2;加拿大:FT1
    - UL 文件号:E118773,电源限流电路电缆:CL2(或AWM 风格 20267)

    产品特点和优势


    - 易于布线:圆型结构使其更容易进行布线操作。
    - 高效连接:0.050英寸中心间距的28 AWG绞合导线,方便大规模连接至各类IDC连接器。
    - 连续绑带与分段绑带:适用于IDC连接器的大规模接线。
    - 分支与分离终端:主电缆可折叠以便于分支或独立终端。
    - 符合标准:符合美国国家电气代码第725条(CL2),UL 认证。

    应用案例和使用建议


    应用案例
    3M™ Round, Jacketed, Flat Cable 在消费电子设备如智能音箱、平板电脑中用于内部布线,以及在工业自动化设备中用于控制信号传输。此外,在通信系统中,它也常用于实现设备间的高效互连。
    使用建议
    - 在选择合适的电缆时,应根据具体的应用需求确定所需电缆的导体数量。
    - 在安装过程中应注意避免过度弯曲或拉伸,以免影响电缆性能。
    - 由于该电缆符合多国标准,适用于不同的国际市场,因此在跨国项目中推荐使用。

    兼容性和支持


    - 兼容性:3M™ Round, Jacketed, Flat Cable 可与3M公司的各类电子元器件及设备兼容,提供无缝集成体验。
    - 支持:请联系您的3M代表获取技术支持、订购信息及RoHS合规状态查询。

    常见问题与解决方案


    - 问题1:电缆是否需要额外防护?
    - 解答:是的,为确保长期稳定运行,建议在特定环境下增加额外保护措施。
    - 问题2:如何检查电缆是否符合N.E.C.标准?
    - 解答:可通过查阅3M提供的技术资料或联系当地3M代表确认。
    - 问题3:能否将电缆用于高温环境?
    - 解答:能,但建议在温度超过80°C时采取特殊处理。

    总结和推荐


    综上所述,3M™ Round, Jacketed, Flat Cable 3759 系列凭借其出色的易用性和可靠性,成为众多应用场合的理想选择。无论是消费电子产品还是工业自动化系统,其高效率和稳定性能均得到验证。我们强烈推荐使用这款产品,以确保您的项目顺利进行并取得成功。

3759/30100参数

参数
长*宽*高 36.83mm(宽度)
应用等级 工业级
零件状态 在售
