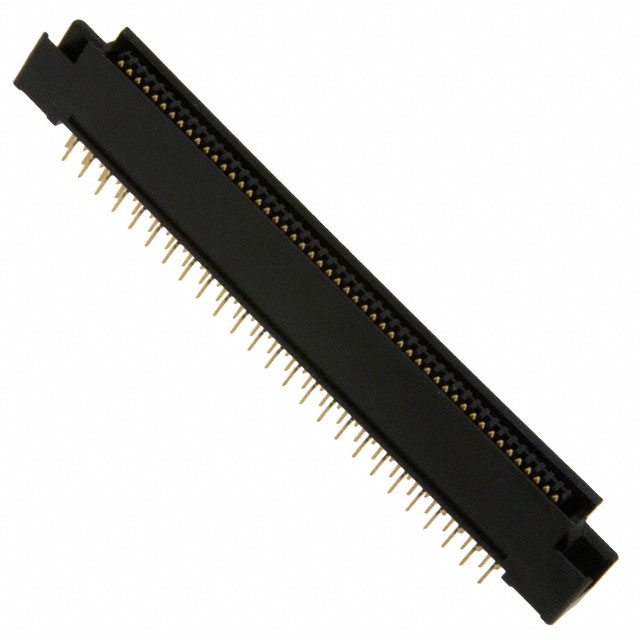

P50E-100P1-S1-EA

厂牌: 3M
产品描述: 100pin 1.27mm 2 Latch Holder,Plug 500mA 250nm 金 黑色 通孔安装 300cm(长度)
供应商型号: 3M11989-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 P50E-100P1-S1-EA

P50E-100P1-S1-EA概述

    3M™ Pak 50 Boardmount Plug 技术手册

    产品简介


    3M™ Pak 50 Boardmount Plug 是一款用于电路板安装的插头,采用直角和垂直焊接设计(.050" 直角和直通式)。该插头系列为用户提供多种连接选项,适用于广泛的电子设备和系统。主要功能包括安全可靠的连接机制、与多种插座兼容的兼容性以及符合RoHS标准。

    技术参数


    - 物理属性:
    - 绝缘材料:玻璃填充尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触部分:
    - 材料:铜合金
    - 底层电镀:镍
    - 擦拭区:10 µ" [0.25 µm] 金
    - 焊接尾端:金闪镀
    - 保留在夹子:锡铜
    - 电气性能:
    - 电流承载能力:0.5 A
    - 绝缘电阻:> 1 × 10^9 Ω at 500 VDC
    - 耐压:650 VAC for 1 分钟
    - 环境条件:
    - 温度范围:-55°C 到 +85°C
    - 工艺温度:兼容 260°C 波峰焊

    产品特点和优势


    3M™ Pak 50 Boardmount Plug 提供了多种配置选择,如直角和垂直插孔。其独特的闩锁/弹出机构确保了连接的可靠性。该插头通过RoHS认证,能够满足环保要求。此外,它具有与多种型号插座兼容的优点,增强了产品的多功能性和适应性。

    应用案例和使用建议


    - 应用案例:
    适用于计算机主板、通信设备及工业自动化控制系统等。例如,在工业自动化控制系统中,该插头可以用于传感器与控制器之间的信号传输,确保可靠的数据交换。

    - 使用建议:
    - 在组装过程中,需根据实际需求选择合适的触点数量。
    - 安装时,务必遵循手册中的电路板布局指南,确保正确安装以实现最佳性能。

    兼容性和支持


    该插头与3M系列其他型号兼容,如TS-1143、TS-1141 和 TS-2047。厂家提供技术、销售和订单服务,帮助客户解决问题并获得技术支持。

    常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查触点是否清洁,并确保接触良好。
    - 问题二:电流过载
    - 解决方案:更换额定值更高的插头。

    总结和推荐


    综上所述,3M™ Pak 50 Boardmount Plug 是一款值得信赖的产品,它具备出色的机械稳定性和电气性能,能够满足各种严苛的应用需求。对于需要高可靠性和高性能连接解决方案的工程师来说,这是一个很好的选择。我们强烈推荐使用这款产品,尤其是在面对复杂且要求高的应用场合时。

P50E-100P1-S1-EA参数

参数
针脚数 100pin
间距-配接 1.27mm
排数 2
排距 -
颜色 黑色
类型 Latch Holder,Plug
触头镀层 - 配接
防护等级 -
额定电流 500mA
触头镀层厚度 - 配接 250nm
长*宽*高 300cm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

P50E-100P1-S1-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50E-100P1-S1-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M P50E-100P1-S1-EA P50E-100P1-S1-EA数据手册

P50E-100P1-S1-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
