首页  >  产品百科  >  3365-25

3365-25

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 3365 系列, 25 路, 美国线规 28 AWG, 灰色
供应商型号: 297331
供应商: 海外现货
标准整包数: 1

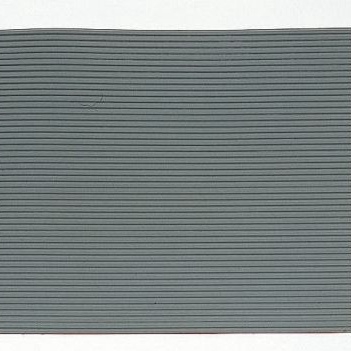

3M 扁平带状线缆 3365-25

3365-25概述

    # 3M™ Round Conductor Flat Cable技术手册

    产品简介


    3M™ Round Conductor Flat Cable(型号:3365系列)是一款特殊设计的扁平电缆,采用28 AWG绞合导线并使用PVC材料绝缘。这种电缆广泛应用于各种电子设备中,适用于需要高灵活性和可靠性的场合。其独特的结构使其能够在紧凑的空间内提供出色的电气性能和易于布线的特点。

    技术参数


    物理特性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:标准为灰色或黑色(特殊订单可以定制)
    - 标识:无标识(标准选项),加拿大版本具有AWM 2651认证标识
    - 导体:28 AWG,绞合导线由7根直径为0.127 mm的铜丝组成
    电气特性
    - 电压等级:美国和加拿大均为300 V;欧盟为<50 V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺(3米)
    - 特性阻抗:不平衡型为102 Ω,平衡型为172 Ω
    - 电容:不平衡型为14.47 pF/英尺(47.5 pF/米),平衡型为8.14 pF/英尺(26.7 pF/米)
    - 电感:不平衡型为0.15 μH/英尺(0.49 μH/米),平衡型为0.24 μH/英尺(0.79 μH/米)
    - 传播延迟:不平衡型为1.47 ns/英尺(4.86 ns/米),平衡型为1.4 ns/英尺(4.59 ns/米)
    - 波速:不平衡型为69%,平衡型为73%
    环境特性
    - 温度范围:-20°C至+105°C
    - 阻燃等级:美国VW-1,加拿大FT1

    产品特点和优势


    1. 适配性强:28 AWG绞合导线在0.050英寸中心间距上允许进行快速批处理,方便与广泛的IDC连接器匹配。
    2. 灵活性高:使用绞合导线提高电缆的柔韧性,延长使用寿命。
    3. 可分支性:电缆可以轻易地切割成所需长度并进行独立终止,适应不同应用需求。
    4. 多种颜色选择:标准灰色或黑色,可根据客户需求进行定制。

    应用案例和使用建议


    该电缆常用于汽车电子、工业自动化设备以及消费电子产品等领域。例如,在汽车内部布线时,其高柔韧性和抗高温能力使得它非常适合在复杂和狭小的空间内安装。在实际使用过程中,建议根据应用的具体要求选择合适的颜色和导体数量,确保安全性和可靠性。

    兼容性和支持


    3M™ Round Conductor Flat Cable 与多种IDC连接器兼容,具体兼容性可以通过查阅手册中的订购信息来确认。制造商提供了技术支持服务,包括技术支持热线电话和在线资源,以帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆导体断开 | 确保焊接和连接过程中操作正确,并遵循制造商指南。 |
    | 电缆断裂 | 在设计电缆路径时要避免锐角弯折,以减少机械应力。 |

    总结和推荐


    3M™ Round Conductor Flat Cable是一款高性能、高可靠性的扁平电缆,适用于多种应用场景。其独特的绞合导线结构和灵活的设计使其成为现代电子设备的理想选择。对于寻求高柔性、良好耐温性和易于批量连接解决方案的用户来说,这款产品无疑是一个优秀的选择。因此,强烈推荐在相关项目中使用该产品。

3365-25参数

参数
长*宽*高 30m(长度)*31.75mm(宽度)

3365-25厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365-25数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365-25 3365-25数据手册

3365-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.1078
库存: 17
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.1
直接购买
加入购物车
