3302/10 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 10Conductors 28AWG 300V 30.48m Roll
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3302/10 100

3302/10 100概述

    3M™ Color Coded Flat Cable技术手册解析

    产品简介

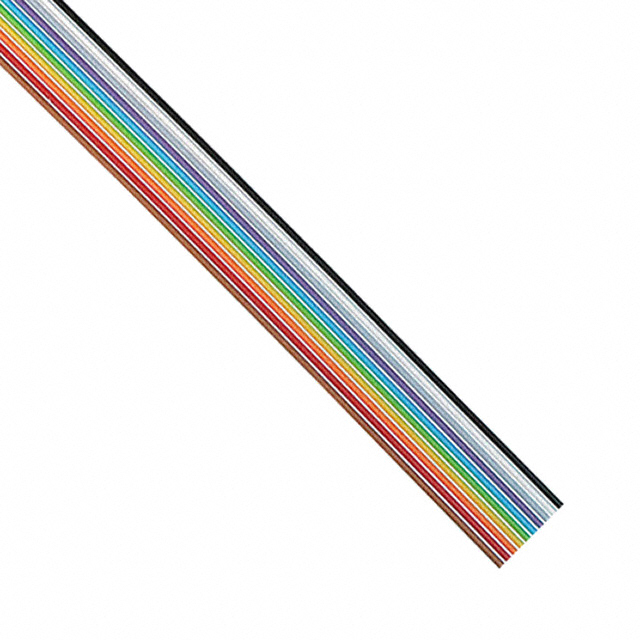

    3M™ Color Coded Flat Cable 是一款具有多种颜色编码的扁平电缆,主要用于简化电线管理和分支接线。这款电缆由28 AWG导线组成,间距为0.050英寸(约1.27毫米),广泛应用于各类电子产品和设备中。其主要功能是通过绝缘刺破连接器(IDC)实现快速批量连接,并提供良好的灵活性和使用寿命。此外,其独特的可裁剪设计使得分枝或单独终端变得简单快捷。

    技术参数


    - 物理特性
    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 10种颜色重复,透明载带
    - 尺寸精度: ±0.1英寸 (±2.54毫米)

    - 电气特性
    - 电压等级: 美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻: > 1 × 10^9 Ω/10英尺 (3米)
    - 特征阻抗: 不平衡105Ω
    - 电容: 14.1 pF/英尺 (46.3 pF/米)
    - 电感: 0.15 μH/英尺 (0.49 μH/米)
    - 传播延迟: 1.47 ns/英尺 (4.82 ns/米)
    - 传播速度: 69%

    - 环境特性
    - 温度范围: 美国:-20°C到+105°C;加拿大:-20°C到+80°C
    - 阻燃等级: 美国:VW-1;加拿大:FT1

    产品特点和优势


    - 高灵活性: 使用绞合铜丝作为导体,确保了电缆在频繁弯曲下的耐用性和寿命。
    - 颜色编码: 每根导线的颜色编码简化了电路识别和布线过程。
    - 批量终止: 0.050英寸的间距设计允许大批量终端,提高生产效率。
    - 环保合规: RoHS合规,符合环保标准。

    应用案例和使用建议


    - 应用场景: 该电缆适用于自动化设备、工业控制系统和家庭电器等多类应用。例如,在自动化设备中用于复杂的内部连接,或者在工业控制系统中实现可靠的信号传输。
    - 使用建议: 在安装过程中应注意保持电缆整齐排列以减少电磁干扰,同时利用其可裁剪特性来适应不同的布局需求。

    兼容性和支持


    - 兼容性: 该电缆设计用于与多种绝缘刺破连接器(IDC)配对,确保了广泛的兼容性。
    - 支持信息: 3M提供全面的技术支持和售后服务,包括在线资源和热线电话。

    常见问题与解决方案


    - 问题: 导线断裂
    - 解决方案: 确保正确的弯曲半径,避免过度弯曲导致的导线损坏。
    - 问题: 连接不良
    - 解决方案: 检查插头和插座是否清洁且正确插入。

    总结和推荐


    3M™ Color Coded Flat Cable是一款具有多项技术优势的产品,特别适合需要灵活布线和批量连接的应用场合。其优异的耐久性和广泛的适用性使其在市场上具备显著的竞争优势。如果您正在寻找一个高效且易于管理的电缆解决方案,3M™ Color Coded Flat Cable无疑是一个值得考虑的选择。

3302/10 100参数

参数
长*宽*高 12.7mm(宽度)*1.07mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3302/10 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302/10 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302/10 100 3302/10 100数据手册

3302/10 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
