8424-8

产品分类: 其他线缆
厂牌: 3M
产品描述: 3M EPR冷缩管, 8420系列, 20.9mm直径, 203mm长, 黑色
供应商型号: 1266864
供应商: 海外现货
标准整包数: 1

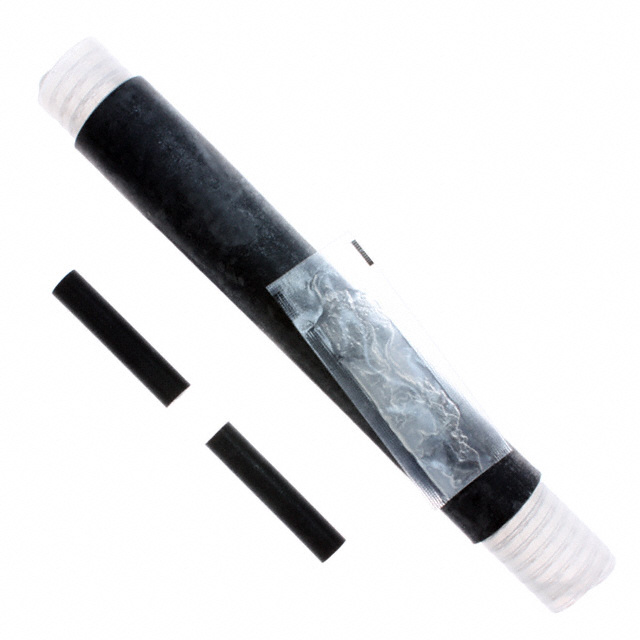

3M 其他线缆 8424-8

8424-8概述

    3M™ Cold Shrink Connector Insulators 8420 系列产品技术手册

    产品简介


    3M™ Cold Shrink Connector Insulators 是一种开放式的管状橡胶套,由工厂扩展并安装在一个可拆卸的核心上。核心在管子安装到位后移除,使管子收缩并形成防水密封。这些绝缘管由不含氯化物或硫的三元乙丙橡胶(EPDM)制成,适用于铜和铝导体,覆盖从 10 AWG 到 1000 kcmil 的各种电缆,电压等级最高可达 1000 伏。
    为了在长时间暴露于高强度紫外线辐射的应用中延长产品的使用寿命,建议在安装时对产品进行 Scotch® Super 33+™ 铝箔胶带或 Scotch® 自冲式硅橡胶胶带 70 的包裹。

    技术参数


    以下是 3M™ Cold Shrink Connector Insulators 8420 系列的技术规格和性能参数:
    | 物理性质 (测试方法) | 典型值 |

    | 颜色 | 黑色 |
    | 300% 模量 (ASTM D 412–75) | 480 psi (3,3 MPa) |
    | 最大抗拉强度 (ASTM D 412–75) | 1400 psi (9,6 MPa) |
    | 最大伸长率 (ASTM D 412–75) | 750% |
    | 介电撕裂强度 (ASTM D 624C–73) | 150 pli (26,3 KN/m) |
    | 真菌抗性 (ASTM G–21) | 28天暴露 无生长 |
    | 含水率 (7天,90°C) | 1.8% |
    | 电气性质 (测试方法) | 典型值 |

    | 介电强度 (ASTM D 149–75) | 365 v/mil (14,3 Mv/m) |
    | 7天在90°C水中 (ASTM D 149–75) | 282 v/mil (11,1 Mv/m) |
    产品直径范围 (最小 – 最大) 如下表所示:
    | 产品编号 | 导体尺寸 (AWG & Kcmil) | 产品直径范围 (最小 – 最大) | 放松管长度 (英寸 – 毫米) |
    ||
    | 8423–6 | 6 – 4 | 0.31 – 0.56 (7.80 – 14.3) | 6.0 (152) |
    | 8424–8 | 10 – 1/0 | 0.10 – 0.82 (2.54 – 20.9) | 8.0 (203) |
    | 8425–8 | 2 – 1/0 | 0.40 – 0.82 (10.1 – 20.9) | 8.0 (203) |
    | 8426–9 | 2/0 – 250 | 0.55 – 1.18 (13.9 – 30.1) | 9.0 (229) |
    | 8426–11 | 2/0 – 250 | 0.55 – 1.18 (13.9 – 30.1) | 11.0 (279) |
    | 8427–6 | — | 0.67 – 1.38 (16.8 – 35.1) | 6.0 (152) |
    | 8427–12 | 250 – 400 | 0.67 – 1.38 (16.8 – 35.1) | 12.0 (305) |
    | 8427–16 | 250 – 400 | 0.67 – 1.38 (16.8 – 35.1) | 16.0 (406) |

    产品特点和优势


    - 简易安装,无需工具
    - 适用于广泛的电缆尺寸
    - 无需火炬或加热,具有良好的热稳定性
    - 密封紧致,具有长期使用后的弹性和压力保持能力
    - 出色的湿电特性
    - 改进的耐填料橡胶配方
    - 防水
    - 抗酸碱、抗臭氧、抗真菌

    应用案例和使用建议


    - 主要用于所有固体介电材料(橡胶和塑料)绝缘电线和电缆的绝缘接头,额定电压为 1000 伏
    - 适用于直埋或潜水
    - 为充气连接器和终端螺栓提供物理保护和防潮密封
    - 用于二次接头的绝缘,铜或铝导体
    - 服务重新定位、挖掘修复
    - 护套维修
    - 通信及其他非电气应用的环境密封
    - 用于连接器过渡接头的绝缘(见图 1)
    使用建议:
    - 在安装前确保电线和电缆的绝缘层直径以及连接器外径符合要求。
    - 在紫外线辐射强烈的环境中,建议使用 Scotch® 胶带进行包裹。

    兼容性和支持


    - 兼容性:本产品适用于多种电缆和连接器,具有广泛的适用性。
    - 支持:3M 提供技术支持和保修服务。具体细节请参阅产品标签和材料安全数据表(MSDS)。

    常见问题与解决方案


    - Q: 安装过程中发现绝缘管破裂?
    - A: 确保安装时按照正确步骤操作,并检查是否有损坏。
    - Q: 长时间使用后密封效果减弱?
    - A: 可以考虑在安装时使用 Scotch® 胶带增加密封性。
    - Q: 如何存储?
    - A: 存储在温度控制的环境中,湿度小于 75%,避免阳光直射。

    总结和推荐


    3M™ Cold Shrink Connector Insulators 8420 系列产品具备优秀的防水、耐酸碱、耐臭氧和抗真菌特性,适合广泛的应用场景。其简易安装和优异的性能使其在市场上具有较强的竞争力。我们强烈推荐使用此产品,特别是对于需要高可靠性和耐用性的应用场合。

8424-8参数

参数
长*宽*高 203.2mm(长度)
零件状态 在售
包装方式 散装
