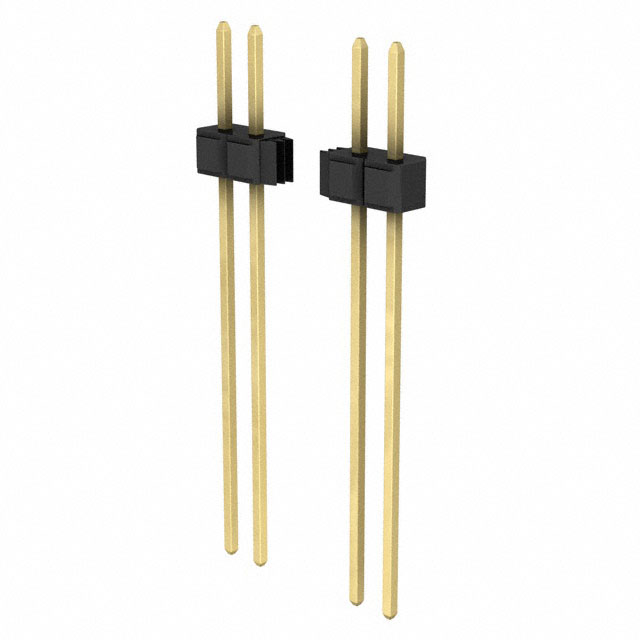

929647-07-36-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*2.92mm(高度)
供应商型号: 3M156534-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-07-36-I

929647-07-36-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 系列产品是一种用于连接应用的电子元器件,适用于单行和双行排针。这些排针具备堆叠功能,且提供多种镀层选项(金、丝光锡或锡铅),适应不同应用场景的需求。该系列排针具有良好的机械强度和电气特性,适用于各类工业电子设备及通信设备。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底部镀镍50 µ” [1.27 µm],焊接区域及焊尾镀层(金、丝光锡、锡铅选项)
    - 电气特性
    - 电流额定值:2.5 A
    - 绝缘电阻:5 × 10^9 Ω @ 500 VDC
    - 耐压值:1500 VRMS 海拔高度
    - 环境要求
    - 温度范围:-40°C 至 +105°C
    - 工艺耐受温度:仅PCT部件可达260°C(符合J-STD-020C标准),PBT绝缘版本最大绝缘温度为191°C(仅限波峰焊工艺)
    - 潮湿敏感度级别:PCT部件级别1(符合J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠功能:可实现多层堆叠,提高空间利用率。
    - 镀层选项:提供金、丝光锡和锡铅镀层,适用于不同电气和环境需求。
    - 高耐温塑料:采用PCT材料,适用于波峰焊或回流焊工艺,确保稳定可靠的连接。
    - 焊脚间距:.100”,.235”/.318” 可选长度,便于不同应用场景。
    - 板端固定特性:可选择增加板端固定特性,增强稳定性。

    4. 应用案例和使用建议


    该系列产品广泛应用于各种工业自动化设备、通信设备以及消费电子产品中。例如,在汽车电子控制系统中,这类排针可以用于传感器之间的连接;在工业控制面板中,用于信号传输和电源管理。
    使用建议:
    - 在设计阶段需要考虑环境温度、焊接工艺等因素,以确保排针能够正常工作。
    - 确保所选型号的镀层符合应用需求,特别是在需要低接触电阻或耐腐蚀性的环境中。
    - 在组装过程中,要注意遵守正确的孔径和孔距规范,以保证连接可靠性和稳定性。

    5. 兼容性和支持


    - 与市场上主流的 PCB 板材兼容,适合大部分常见的焊盘设计。
    - 3M公司提供了详尽的技术支持,包括应用指南、安装指南和售后服务等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查孔径是否合适,重新插拔确认 |
    | 排针断裂 | 选择合适的型号,避免手动折断双排件 |
    | 焊接时出现气泡 | 使用预热板减少应力 |

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929系列排针具有出色的设计灵活性、高性能电气特性和广泛的适用范围。无论是针对工业自动化还是消费电子应用,都能提供稳定的连接和良好的电气性能。强烈推荐给需要可靠连接解决方案的工程师和技术人员。

929647-07-36-I参数

参数
针脚数 36pin
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
额定电流 2.5A
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-07-36-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-07-36-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-07-36-I 929647-07-36-I数据手册

929647-07-36-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2104 ¥ 94.7279
10+ $ 9.1749 ¥ 76.7823
300+ $ 7.2172 ¥ 60.3988
600+ $ 6.873 ¥ 57.5184
1200+ $ 6.5454 ¥ 54.7766
库存: 387
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.72
直接购买
加入购物车
