929852-01-10-30

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 20pin 2A 760nm 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: Q-929852-01-10-30
供应商: 期货订购
标准整包数: 720

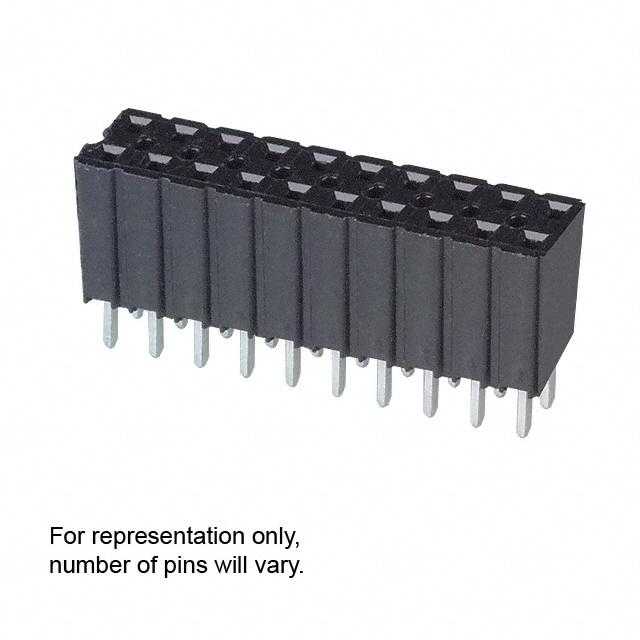

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-10-30

929852-01-10-30概述

    3M™ Boardmount Socket 929系列技术手册

    产品简介


    3M™ Boardmount Socket 929系列是一种用于电路板连接的插座,适用于单排和双排的接触点布局。该产品具有多种型号,支持从1到40个接触点(单排)和2到80个接触点(双排)。这些插座具有调谐叉式接触设计,适用于需要高性能和可靠性连接的应用场合。

    技术参数


    - 接触材料: 铜合金
    - 绝缘材料: 玻璃填充聚酯 (PCT)
    - 接触数量: 单排1-40个,双排2-80个
    - 接触设计: 调谐叉式设计
    - 焊接尾: 锡铅或亚光锡(根据订购信息)
    - 电气特性:
    - 最大电流: 2安培(所有线路均在65°C最大环境温度下通电)
    - 绝缘电阻: 大于5×10^9 Ω(500V DC条件下)
    - 击穿电压: 海平面1500VRMS
    - 环境条件:
    - 温度范围: -40°C至+105°C
    - 工艺耐温: 260°C(符合J-STD-020C标准)
    - 认证: UL文件号E680803

    产品特点和优势


    - 高可靠性: 调谐叉式设计提供了出色的电气连接,适合高频信号传输。
    - 易于制造: 焊接支架方便生产波峰焊操作,提高了生产效率。
    - 可选固定特性: 带有可选的板卡固定功能,增强了产品稳定性。
    - 适应性强: 支持不同数量的接触点,满足多样化需求。

    应用案例和使用建议


    - 应用领域: 广泛应用于通信设备、工业控制、医疗设备等领域。
    - 使用建议:
    - 确保接触点数量与实际需求相匹配,以提高电气性能。
    - 严格按照手册中的安装指南进行操作,确保焊接质量和机械稳定性。
    - 使用推荐的焊接工艺,如波峰焊,以实现最佳焊接效果。

    兼容性和支持


    - 兼容性: 推荐与929系列和2300系列的针座配合使用,以达到最佳效果。
    - 技术支持: 3M公司提供全面的技术支持和售后服务,可通过官方电话或网站获取帮助。

    常见问题与解决方案


    - 问题: 插座温度超过工作范围导致性能下降。
    - 解决方案: 确保插座工作在-40°C至+105°C的温度范围内。
    - 问题: 插座接触不良。
    - 解决方案: 检查插头和插座之间的接触是否良好,必要时更换新的插头或插座。
    - 问题: 波峰焊过程中焊接不均匀。
    - 解决方案: 确保焊接工艺符合手册中的要求,避免过高或过低的焊接温度。

    总结和推荐


    总体来看,3M™ Boardmount Socket 929系列是一款高性能的板载插座,具备优异的电气特性和良好的机械稳定性。该产品适用于各种严苛的工作环境,能够为用户提供可靠稳定的连接解决方案。基于其出色的性能和广泛应用,强烈推荐此产品用于需要高度可靠连接的电路板设计中。

929852-01-10-30参数

参数
防护等级 -
针脚数 20pin
排数 2
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
颜色 黑色
额定电流 2A
类型 Push-Pull,Receptacle
触头镀层 - 配接
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-10-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-10-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-10-30 929852-01-10-30数据手册

929852-01-10-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
