3365/24100SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 24Conductors 28AWG 300V Gray/Red Edge 30.48m Roll
供应商型号:
供应商:
标准整包数: 0

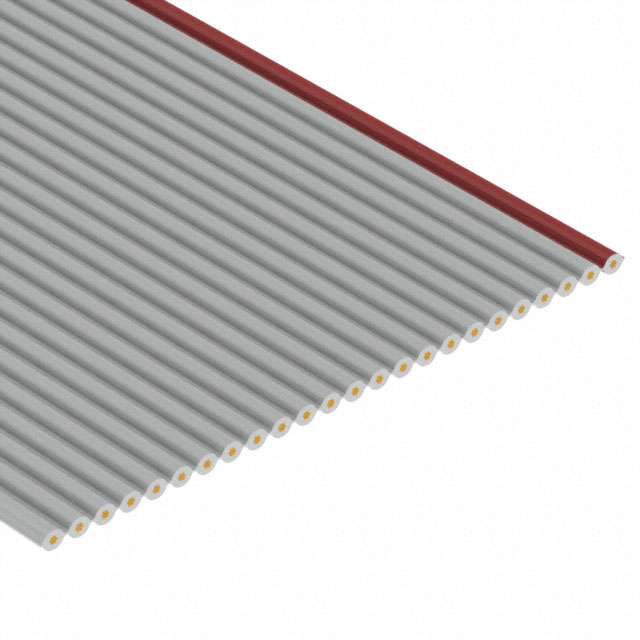

3M 扁平带状线缆 3365/24100SF

3365/24100SF概述

    3M™ Round Conductor Flat Cable 技术手册解析

    产品简介


    3M™ Round Conductor Flat Cable(RCC)是一种采用.050英寸中心间距、28 AWG绞合线的PVC绝缘电缆。这种电缆主要用于实现批量端接至一系列IDC连接器。其独特的绞合结构提供了灵活性和更长的产品寿命。此外,该电缆还可以沿边缘剪切以进行分支或独立端接,提供灰或黑色两种颜色选择。

    技术参数


    以下是RCC的技术参数概览:
    - 导体规格: 28 AWG,7股×36根(每根直径为0.127毫米)镀锡绞合铜丝
    - 电压等级: 美国: 300V,加拿大: 300V,欧盟: <50V
    - 绝缘电阻: > 1 × 10^10 欧姆/10英尺(3米)
    - 特性阻抗:
    - 不平衡: 102 欧姆
    - 平衡: 172 欧姆
    - 电容:
    - 不平衡: 14.47 pF/英尺(47.5 pF/米)
    - 平衡: 8.14 pF/英尺(26.7 pF/米)
    - 电感:
    - 不平衡: 0.15 μH/英尺(0.49 μH/米)
    - 平衡: 0.24 μH/英尺(0.79 μH/米)
    - 传播延迟:
    - 不平衡: 1.47 ns/英尺(4.86 ns/米)
    - 平衡: 1.4 ns/英尺(4.59 ns/米)
    - 传播速度:
    - 不平衡: 69%
    - 平衡: 73%
    - 温度范围: -20°C 至 +105°C
    - 阻燃等级: 美国: VW-1,加拿大: FT1

    产品特点和优势


    1. 绞合结构: RCC采用了28 AWG绞合线,这不仅提高了灵活性,还延长了产品的使用寿命。
    2. 分支能力: 可沿边缘剪切进行分支或独立端接,便于定制化需求。
    3. 化学合规性: 见《监管信息附录》(RIA E1 & C1)了解化学合规性详情。
    4. 多功能适用性: 适用于广泛的应用领域,如工业自动化、消费电子等。
    5. 环保认证: 符合RoHS标准,可在中国及其他地区使用。

    应用案例和使用建议


    1. 应用案例: 在自动化控制系统、医疗设备及消费电子产品中均有广泛应用。
    2. 使用建议:
    - 在安装过程中需确保电缆的正确布线以避免信号干扰。
    - 考虑到RCC的高柔性特点,建议使用时避免过度弯曲,以免损伤内部导体。
    - 定制长度时,注意根据具体需求选择合适的滚轴长度和颜色选项。

    兼容性和支持


    1. 兼容性: RCC可与3M及其他品牌的IDC连接器兼容,适配广泛。
    2. 支持服务: 3M公司提供全面的技术支持和售后服务,确保用户能够获得及时的帮助与指导。

    常见问题与解决方案


    1. 问题: 电缆无法正常连接
    - 解决方案: 检查电缆和连接器是否匹配,确认是否正确安装。
    2. 问题: 信号传输不稳定
    - 解决方案: 检查电缆是否有损伤或弯曲过小,调整布线方式以减少干扰。
    3. 问题: 电缆过热
    - 解决方案: 检查电缆的工作环境温度,确保不超过规定范围,避免过载使用。

    总结和推荐


    3M™ Round Conductor Flat Cable凭借其卓越的导电性能、高灵活性和环保特性,在多个行业中表现出色。其灵活的定制化选项和广泛的适用范围使其在市场上具有很强的竞争力。因此,我们强烈推荐在需要高质量扁平电缆的项目中使用此产品。

3365/24100SF参数

参数
长*宽*高 30.48mm(宽度)*890μm(高度)
安装方式 导线安装
零件状态 在售

3365/24100SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/24100SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/24100SF 3365/24100SF数据手册

3365/24100SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
