DIN-064CPB-SR1-KR

产品分类: 背板连接器 - DIN 41612
厂牌: 3M
产品描述:
供应商型号: Q-DIN-064CPB-SR1-KR
供应商: 期货订购
标准整包数: 720

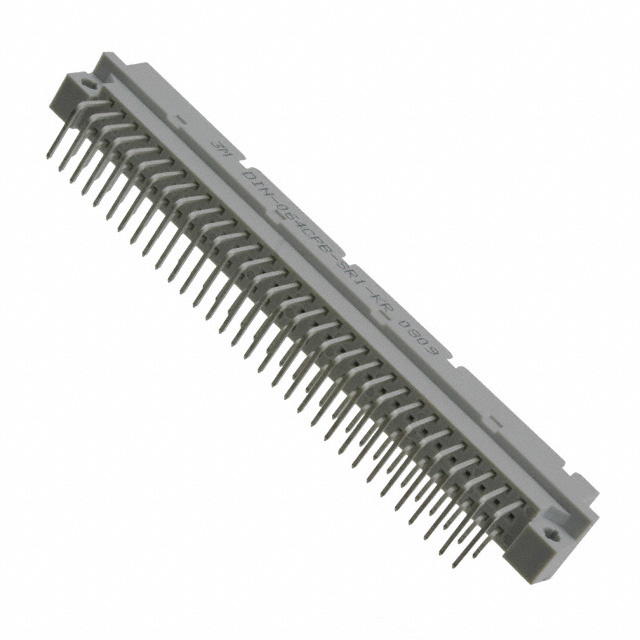

3M 背板连接器 - DIN 41612 DIN-064CPB-SR1-KR

DIN-064CPB-SR1-KR概述

    # 3M™ DIN C Form Plug 技术手册

    产品简介


    产品概述
    3M™ DIN C Form Plug 是一款符合 DIN 41612 系列标准的多针电子连接器,广泛应用于工业自动化、通信、医疗设备等领域。该插头具有直角焊接尾端设计,可与多种行业标准的背板或子卡(如 VME、VXI 和 Multibus II)兼容,提供高效的信号传输解决方案。其设计重点在于高可靠性及热插拔兼容性,确保在复杂运行环境下也能保持稳定性能。
    主要功能
    - 支持扩展的引脚数量配置,满足多样化应用场景需求。
    - 具备早期接地接触(Early Mate Late Break, EMLB),便于带电热插拔操作。
    - 可选配锁紧夹片(Retention Clips),增强安装稳定性。
    应用领域
    - 工业自动化设备
    - 通信系统
    - 医疗仪器
    - 军事电子设备

    技术参数


    物理特性
    | 参数 | 描述 |

    | 绝缘材料 | 玻璃填充聚酯 (PBT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 灰色 |
    接触特性
    | 参数 | 描述 |

    | 接触材料 | 铜合金 |
    | 表面处理 | 50μ"镍底层 + 覆金选择 |
    | 最大电流 | 每触点 3.0A(温升 30°C) |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥1,000MΩ(100VDC) |
    | 耐电压 | 1,000VAC(持续 1分钟) |
    环境特性
    | 参数 | 描述 |

    | 温度范围 | -55°C 至 125°C |
    | 加工温度 | 最高绝缘体耐温:191°C(仅限波峰焊工艺) |

    产品特点和优势


    唯一性与创新性
    - 扩展性设计:提供多种引脚配置(16-96引脚),适用于各类复杂系统。
    - 热插拔支持:采用 EMLB 接地接触设计,支持设备在运行过程中进行安全的热插拔操作。
    - 兼容性强:既可与 C 形插座兼容,也与 R 形插座兼容。
    市场竞争力
    - 可靠性强:通过 UL 认证,具备卓越的阻燃特性和电绝缘能力。
    - 安装灵活:提供可选锁紧夹片设计,提升组装便捷性和机械强度。

    应用案例和使用建议


    应用场景
    - 在高端服务器中作为子卡接口连接器,用于高效信号传递。
    - 医疗成像设备中连接高分辨率传感器,确保数据采集稳定性。
    使用建议
    - 根据具体需求选择合适的引脚数和锁紧装置类型。
    - 设计 PCB 布局时,应遵循推荐尺寸,确保信号完整性和装配兼容性。
    - 注意安装过程中避免过热现象,特别是在焊接操作中。

    兼容性和支持


    兼容性
    - 可匹配 C 型和 R 型插座,实现无缝连接。
    - 支持特定厚度 PCB(0.062”和 0.093”)的应用场景。
    售后服务
    3M 提供详尽的技术支持文档,包含 RoHS 合规信息。若有疑问,请拨打客服热线 800-225-5373 获取帮助。

    常见问题与解决方案


    Q1:如何判断连接器是否损坏?
    A1:检查接触电阻,若超过 20mΩ,则可能需要更换部件。
    Q2:锁紧夹片脱落怎么办?
    A2:根据需求重新选择并安装合适的锁紧夹片(SR1、RR1 或 RR1L)。
    Q3:能否支持更高的工作温度?
    A3:目前最大绝缘体耐温为 191°C,不适合更高温度环境。

    总结和推荐


    产品评估
    3M™ DIN C Form Plug 是一款高性能连接器,其在热插拔、电气性能和环境适应性方面表现优异。尤其适合需要高度可靠性的工业和通信场景。
    推荐使用
    强烈推荐给对连接器性能要求较高的用户,尤其是在涉及信号完整性、热插拔安全性及安装灵活性的关键任务中。
    如果您正在寻找高品质的连接解决方案,这款产品将是您的理想选择!

DIN-064CPB-SR1-KR参数

参数
长*宽*高 94mm(长度)*17.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

DIN-064CPB-SR1-KR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

DIN-064CPB-SR1-KR数据手册

厂牌 PDF简要描述 下载
3M 背板连接器 - DIN 41612 3M DIN-064CPB-SR1-KR DIN-064CPB-SR1-KR数据手册

DIN-064CPB-SR1-KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
720+ $ 6.9309 ¥ 57.5268
库存: 720000
起订量: 720 增量: 720
交货地:
最小起订量为:720
合计: ¥ 41419.29
