7100029441

产品分类: 线缆工具
厂牌: 3M
产品描述:
供应商型号: 2870588
供应商: 海外现货
标准整包数: 1
3M 线缆工具 7100029441

7100029441概述


    产品简介

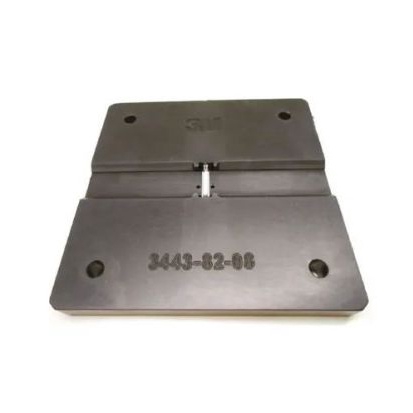

    3M™ Locator Plate 3443-82-XX 是一款专门用于装配 3M™ Ribbon Cable Sockets(系列 451)的产品,适用于 0.05" x 0.05" 的插座和 0.025" 的扁平带状电缆。该产品能够帮助用户高效且精确地完成电缆连接器的安装,广泛应用于计算机、通信设备、工业控制等领域,尤其适合需要高密度连接的应用场景。

    技术参数


    - 产品型号:3M™ Locator Plate 3443-82-XX
    - 适配插头型号:3M Ribbon Cable Sockets 系列 451
    - 电缆规格:0.025" 扁平带状电缆
    - 插针尺寸:0.05" x 0.05"
    - 装配工具:3M™ Assembly Press 模型 3640 或 3335
    - 关键部件配合表:
    | 插座编号 | 定位板编号 | 平台编号 | 最小闭合高度 (英寸) |
    ||
    | 45104 | 3443-82-04 | 3442-9 | 7 |
    | 45106 | 3443-82-06 | 3442-9 | 7 |
    | 45108 | 3443-82-08 | 3442-9 | 7 |
    | 45110 | 3443-82-10 | 3442-9 | 7 |
    | 45112 | 3443-82-12 | 3442-9 | 7 |
    | 45114 | 3443-82-14 | 3442-9 | 7 |
    | 45116 | 3443-82-16 | 3442-9 | 7 |
    | 45120 | 3443-82-20 | 3442-9 | 7 |
    | 45130 | 3443-82-30 | 3442-9 | 7 |
    - 操作环境:室温环境下即可使用。

    产品特点和优势


    1. 高精度定位:3M™ Locator Plate 可确保每个插针的精准对齐,避免因人工误差导致的连接失败。
    2. 易用性强:结合 3M™ Assembly Press 使用,简化了电缆连接器的安装流程,节省时间并提高效率。
    3. 广泛的兼容性:适用于多种规格的插座和电缆,满足不同应用场景的需求。
    4. 耐用性:采用优质材料制造,确保长期稳定运行。
    5. 安全性:提供过压保护和安全闭锁功能,保障操作人员的安全。

    应用案例和使用建议


    应用案例:
    - 在通信设备中实现高密度连接。
    - 在工业控制系统中作为核心连接组件。
    使用建议:
    - 在开始安装前,确保所有工具和配件都已准备齐全,并严格按照说明书进行操作。
    - 使用 0.0625" 的定位销可进一步提升电缆固定的稳定性(仅适用于某些尺寸)。
    - 安装完成后务必检查覆盖件是否完全固定和平行于主体。

    兼容性和支持


    - 兼容性:该定位板与 3M™ Ribbon Cable Sockets 系列 451 完美兼容,同时适用于指定型号的装配压力机。
    - 支持服务:3M 提供全面的技术支持,包括产品咨询、安装指导及售后维护服务。如有需要,请联系当地 3M 代表或拨打客户服务热线。

    常见问题与解决方案


    1. 问题:插针无法正确插入电缆。
    - 解决方案:检查电缆是否对齐,必要时重新准备电缆。
    2. 问题:盖子未完全固定。
    - 解决方案:确认盖子与主体平行,调整压力机设置。
    3. 问题:安装后发现电缆错位。
    - 解决方案:重新检查定位板的位置,确保所有部件组装无误。

    总结和推荐


    3M™ Locator Plate 3443-82-XX 是一款性能卓越的电子元器件,以其高精度、便捷性和可靠性脱颖而出。对于需要复杂电缆连接的应用场景,这款产品无疑是理想选择。它不仅提高了工作效率,还降低了人为错误的风险。因此,我们强烈推荐此产品用于高要求的工业和商业项目中。

7100029441厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100029441数据手册

厂牌 PDF简要描述 下载
3M 线缆工具 3M 7100029441 7100029441数据手册

7100029441封装设计

查看详情并下载
Symbol
Footprint
3D Model
