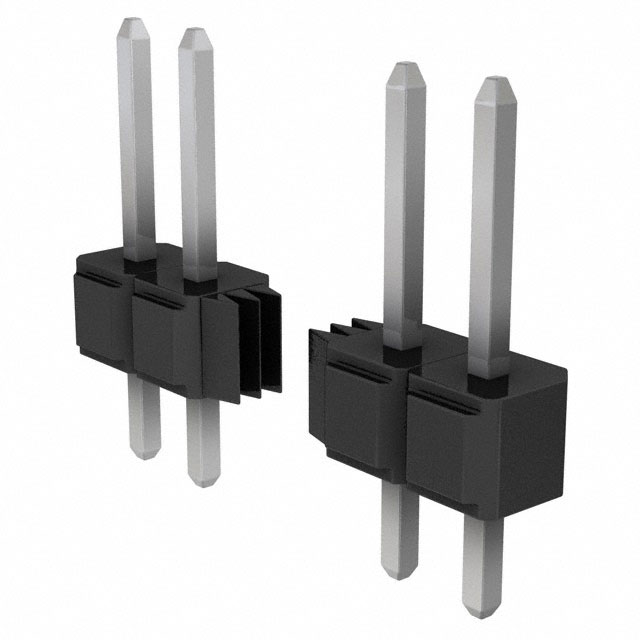

929834-01-36

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: 929834-01-36
供应商: Master
标准整包数: 100
3M 矩形连接器 - 针座 - 公插针 929834-01-36

929834-01-36概述

    3M™ Pin Strip Header Single and Dual Row Technical Manual

    产品简介


    3M™ Pin Strip Header Single and Dual Row(3M针式条状接头单行及双行)系列为电子设备提供可靠连接解决方案。这些接头可应用于多种电子电路设计中,适用于直角和水平安装,具有金、哑光锡或锡铅镀层选项。其紧凑的设计使其适用于需要密集布线的场合。3M™针式条状接头适用于焊接、波峰焊接或红外焊接工艺。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温塑料(PCT),符合UL 94V-0阻燃标准。
    - 颜色: 黑色。
    - 接触材料: 铜合金。
    - 电镀: 底层为50微英寸镍,焊接区域和焊尾根据订购信息选择镀金、哑光锡或锡铅镀层。
    - 电流容量: 2.5A。
    - 绝缘电阻: 在500V直流电压下大于5×10^9Ω。
    - 耐压能力: 海平面1500VRMS。
    - 温度范围: -40°C至+105°C。
    - 焊接过程耐受温度: PCT零件最高可达260°C(J-STD-020C标准);PBT绝缘体版本为191°C(仅适用于焊接过程)。
    - 湿度敏感等级: 1级(J-STD-020C标准)。

    产品特点和优势


    - 堆叠能力: 支持多层堆叠,提高空间利用率。
    - 镀层选项: 提供金、哑光锡和锡铅镀层选择,以满足不同需求。
    - 高耐温塑料: 适合波峰焊接或红外焊接,增强可靠性。
    - 焊点距离设计: 设计的焊点间距有助于确保良好的焊接质量。
    - 板卡固定功能: 可选配板卡固定功能,增强连接稳定性。

    应用案例和使用建议


    - 应用场景: 常用于电路板之间的连接,尤其是在需要高密度布线的工业控制和通信设备中。
    - 使用建议: 在安装时,确保按照推荐的孔径图案进行钻孔,以获得最佳的电气性能和机械强度。对于堆叠应用,建议先在底层进行焊接,然后再进行上层的堆叠和焊接,以避免对已焊接部分造成损坏。

    兼容性和支持


    - 兼容性: 该产品与其他标准的电子组件兼容,便于集成到现有的系统中。
    - 支持: 3M公司提供了详细的文档和技术支持,可以通过电话800-225-5373或访问网站获取更多信息。

    常见问题与解决方案


    - Q1: 接头是否有镀层选项?
    - A1: 是的,提供镀金、哑光锡和锡铅镀层选项。

    - Q2: 接头是否支持多种温度环境?
    - A2: 是的,能在-40°C至+105°C范围内正常工作。

    - Q3: 如何确保正确的焊接温度?
    - A3: 按照制造商提供的焊接过程耐受温度进行操作,确保PCT零件在260°C条件下,PBT绝缘体版本在191°C条件下焊接。

    总结和推荐


    3M™ Pin Strip Header系列以其高性能、耐用性和灵活性,在众多电子应用中表现出色。其多样化的镀层选项和高耐温性能使其成为各种电路板连接的理想选择。强烈推荐给需要可靠连接解决方案的电子工程师和设计师。
    总的来说,这款产品在电气性能、物理特性和可靠性方面都达到了行业领先水平。对于追求高质量连接解决方案的用户来说,这是一款值得信赖的选择。

929834-01-36参数

参数
颜色 黑色
针脚数 36pin
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 1
额定电流 2.5A
触头镀层 - 配接 锡铅
间距-配接 2.54mm
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
