3659-25

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 25 路, 美国线规 28 AWG, 黑色
供应商型号: 10B-297598-4
供应商: 国内现货
标准整包数: 1

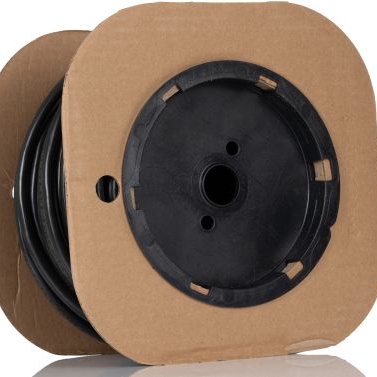

3M 扁平带状线缆 3659-25

3659-25概述

    # 3M™ Round, Shielded/Jacketed, Flat Cable

    产品简介


    基本介绍
    3M公司推出的3M™ Round, Shielded/Jacketed, Flat Cable(3659系列)是一种创新性的扁平电缆。该电缆设计用于提供高效且可靠的连接解决方案,适用于各种电子设备。它采用圆型结构,使得布线更为方便,同时具备优异的电气特性和屏蔽性能。
    主要功能和应用领域
    - 布线简便:由于采用了圆形构造,该电缆易于弯曲和布设。
    - 适合批量端接:采用0.050英寸间距的28 AWG绞合导线,可以实现对广泛系列IDC连接器的批量端接。
    - 屏蔽和防水:双层屏蔽设计提供了平均35 dB的屏蔽效能,符合国家电气代码NEC 725标准(CL2),适合外部布线。
    - 广泛应用:适用于需要可靠连接的各类电子设备,如通信设备、工业控制系统等。

    技术参数


    物理特性
    - 护套材料:聚氯乙烯(PVC)
    - 颜色:黑色
    - 导体材料:7 × 36 AWG [7 × Ø 0.127] tinned stranded copper
    - 屏蔽:0.001 [0.03] mm厚铝/聚酯薄膜箔和90%覆盖度镀锡铜编织
    - 额定电压:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft. [3m]
    - 特征阻抗:不平衡-平衡为62Ω和106Ω
    - 电容:不平衡-平衡分别为27.7 pF/ft [90.88 pF/m] 和15.2 pF/ft [49.9 pF/m]
    - 电感:不平衡-平衡分别为0.11 μH/ft [0.35 μH/m] 和0.17 μH/ft [0.57 μH/m]
    - 传播延迟:不平衡-平衡分别为1.72 ns/ft [5.64 ns/m] 和1.62 ns/ft [5.31 ns/m]
    - 传播速度:不平衡-平衡分别为59%和62%
    - 温度范围:美国:-20°C至+105°C;加拿大:-20°C至+80°C
    - 阻燃等级:美国:VW-1;加拿大:FT1

    产品特点和优势


    - 独特的圆型设计:相比传统的扁平电缆,该产品更容易布线。
    - 高屏蔽性能:双层屏蔽确保了出色的电磁干扰(EMI)抑制能力。
    - 高耐热性:宽泛的工作温度范围使得该产品适合恶劣环境。
    - 批量端接兼容性:与多种IDC连接器兼容,提高了生产效率。

    应用案例和使用建议


    应用案例
    该电缆被广泛应用于工业控制系统、通信设备、智能家居等领域。例如,在自动化生产线中,可以作为传感器信号传输线,提高系统的可靠性。
    使用建议
    - 在使用过程中,确保正确的安装和接线方式以保证电缆的电气性能。
    - 定期检查电缆状态,特别是在恶劣环境下使用时,防止因磨损导致的短路风险。
    - 可以考虑增加附加保护措施,如防护套管,以增强电缆的物理耐用性。

    兼容性和支持


    - 兼容性:该电缆可与各种IDC连接器匹配,提供便捷的批量端接解决方案。
    - 技术支持:3M公司提供全面的技术支持,包括产品选择指南、安装手册和技术咨询。

    常见问题与解决方案


    1. 问:如何检查电缆的屏蔽性能?
    - 答:可以使用网络分析仪或EMI测试设备进行检测。
    2. 问:电缆工作温度范围是多少?
    - 答:美国市场为-20°C至+105°C,加拿大市场为-20°C至+80°C。
    3. 问:如何识别电缆编号?
    - 答:电缆边缘有一条红色标记,代表第一条电线。

    总结和推荐


    综合评估
    3M™ Round, Shielded/Jacketed, Flat Cable凭借其独特的圆型设计、出色的屏蔽性能和高可靠性,成为电子设备连接的理想选择。特别适用于需要高度稳定性和电磁干扰防护的应用场合。
    推荐结论
    强烈推荐此款电缆用于需要高可靠性连接的工业控制和通信系统中。其出色的性能和多样化的规格使其成为市场上极具竞争力的产品。

3659-25参数

参数
长*宽*高 30m(长度)*30.5mm(宽度)

3659-25厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3659-25数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3659-25 3659-25数据手册

3659-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 124.1504
库存: 15
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 124.15
