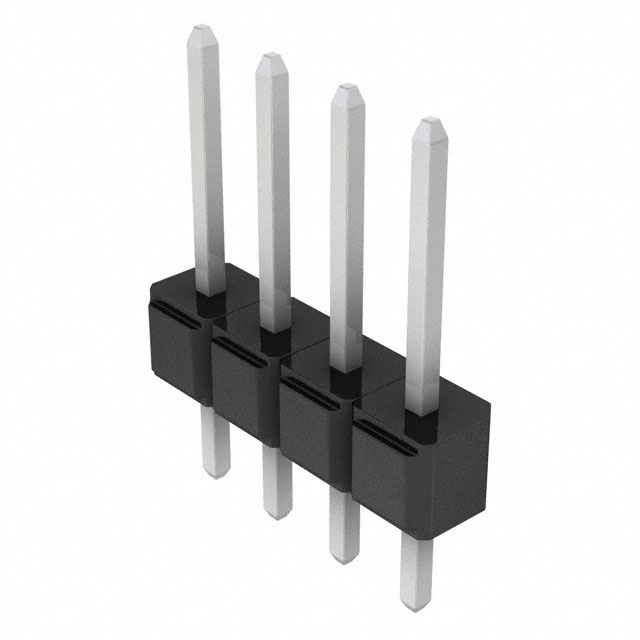

929400-01-04

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929400-01-04-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929400-01-04

929400-01-04概述

    3M™ Pin Strip Header 技术手册解析

    1. 产品简介


    产品类型:3M™ Pin Strip Header 是一种用于电路板连接的电子元器件,具有直角和直插两种安装方式,适合焊接尾部的应用。
    主要功能:该元器件能够通过堆叠的方式增加多个层级的连接,提供锡铅或金电镀选择,适用于多种电气连接场合。
    应用领域:广泛应用于计算机、通信设备、医疗设备、工业控制等领域,可用于多层电路板之间的信号传输。

    2. 技术参数


    | 参数类别 | 描述 |
    | :: | :: |
    | 物理属性 | 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)。UL 94 V-0 阻燃等级,黑色外观。 |
    | 接触材料 | 铜合金,镀镍 50μ英寸 [1.27μm]。锡铅或金电镀。 |
    | 电气属性 | 电流承载能力:2.5安培;绝缘电阻:大于5×10^9欧姆 @ 500伏直流;耐压:1500伏交流 @ 海平面。 |
    | 环境条件 | 温度范围:-40°C 至 +105°C;工艺温度:260°C(仅限PCT绝缘部分,PBT版本为191°C);湿度敏感等级:1级(仅限PCT绝缘版本)。 |

    3. 产品特点和优势


    独特功能:
    - 堆叠能力:允许用户通过堆叠多个单元来扩展连接层级。
    - 电镀选择:提供锡铅和金电镀选项,满足不同环境下的需求。
    - 防焊立柱:有助于生产过程中的波峰焊操作。
    - 板上固定功能:可选配板上固定功能,提升连接可靠性。
    市场竞争力:
    - 兼容性强:符合各种工业标准,适用于不同类型的电路板连接。
    - 环保认证:提供多项环保合规证明,如RoHS、中国RoHS等,确保产品安全无害。
    - 高可靠性:具备优良的电气特性和环境适应性,在严苛环境下仍能保持稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 在计算机主板上用于连接不同的子板,如显卡、声卡等。
    - 在通信设备中实现多层级的数据传输和信号处理。
    - 在工业自动化控制系统中作为数据采集和控制的接口部件。
    使用建议:
    - 在设计多层PCB时,优先考虑使用该系列产品进行跨层信号传输,以减少信号损耗。
    - 确保正确的孔径尺寸和焊接温度,以避免损坏元器件。
    - 根据具体应用环境选择合适的电镀材质,以提高耐腐蚀性和接触可靠性。

    5. 兼容性和支持


    兼容性:该系列产品可与多种标准尺寸的接插件兼容,方便与其他电子元件配合使用。
    厂商支持:3M公司提供详尽的技术文档和支持服务,包括在线查询、电话咨询和售后服务等,帮助用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 连接松动 | 确认孔径尺寸正确,检查是否有足够的电镀厚度; |
    | 信号干扰 | 适当增加屏蔽层,改善接地设计; |
    | 腐蚀问题 | 选择金电镀材料,并做好防护措施; |
    | 温度过高 | 检查散热设计是否合理,确保工作环境温度在规定范围内; |

    7. 总结和推荐


    综合评估:
    - 3M™ Pin Strip Header 系列产品凭借其卓越的电气性能、可靠的环境适应性和广泛的适用范围,在众多应用场合中表现出色。
    - 其独特的堆叠能力和丰富的电镀选项使得它成为许多复杂电子系统的理想选择。
    推荐使用:
    - 强烈推荐使用此系列产品,特别是在需要多层信号传输、高可靠性和良好电磁兼容性的应用场合中。

929400-01-04参数

参数
排数 1
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
针脚数 4pin
触头镀层 - 配接 锡铅
间距-配接 2.54mm
防护等级 -
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。
