3355/10-100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 3355 系列, 10 路, 美国线规 28 AWG, 灰色
供应商型号: 517-3355/10
供应商: Mouser
标准整包数: 1

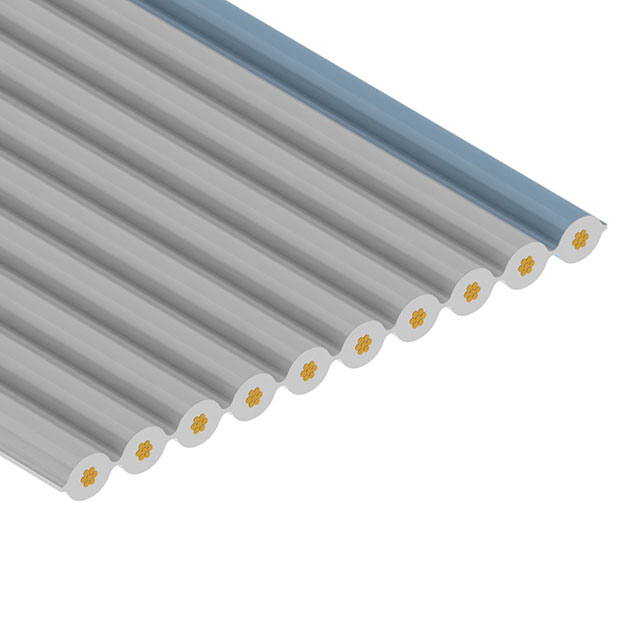

3M 扁平带状线缆 3355/10-100

3355/10-100概述

    3M Round Conductor Flat Cable 3355 Series 技术手册解析

    1. 产品简介


    产品类型:
    3M Round Conductor Flat Cable(圆导体扁平电缆),系列3355,直径为0.050英寸,采用28 AWG线规,多芯绞合铜导体,绝缘材料为热塑性弹性体(TPE)。
    主要功能:
    该电缆用于连接多个导体,提供高可靠性及优良的传输性能。适用于需要扁平结构、多个信号通道的应用场景。
    应用领域:
    此产品广泛应用于电信、消费电子、工业自动化、计算机接口等领域,特别是在需要高密度布线、空间有限的环境中表现出色。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | A尺寸:0.450 - 3.200 英寸,B尺寸:0.010 - 0.020 英寸 |
    | 导体数量 | 9 - 64 |
    | 温度范围 | -40°C 到 +105°C |
    | 电压等级 | 美国:300V,欧盟:<50V |
    | 绝缘电阻 | >1 x 10^10 欧姆/英尺 |
    | 特性阻抗 | 117 欧姆 |
    | 电容 | 11.7 pF/英尺 |
    | 电感 | 0.16 H/英尺 |
    | 传播延迟 | 1.37 ns/英尺 |
    | 传播速度 | 74% 光速 |

    3. 产品特点和优势


    - 高密度布线:多芯绞合设计提供了更高的导体密度,适合空间受限的场景。
    - 优良传输性能:TPE绝缘材料确保了优秀的电气性能和较低的成本。
    - 易于分支和端接:边缘可拉链设计方便进行分支或单个端接操作。
    - 宽广的温度范围:-40°C 到 +105°C 的工作温度范围使其适应各种恶劣环境。
    - 低延迟和高速传输:传播速度高达光速的74%,适合高性能数据传输需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 在电信领域,作为背板电缆使用,实现信号的高效传输。
    - 在工业自动化中,用于机器内部布线,节省空间并提高系统效率。
    - 在消费电子中,用于连接电路板间的多个信号线。
    - 使用建议:
    - 确保在安装过程中不要过度弯曲电缆,以免损伤内部导体。
    - 使用合适的终端工具进行端接,以确保良好的接触电阻和信号完整性。
    - 对于高电流应用,考虑使用更大导体规格的型号,以减少电阻和热量产生。

    5. 兼容性和支持


    - 兼容性:
    - 可与多种IDC(Insulation Displacement Contact)连接器配合使用。
    - 支持标准和非标准长度,可根据客户具体需求定制。
    - 厂商支持:
    - 提供详细的技术文档和产品规格说明。
    - 客户可通过电话(800-225-5373)或访问官网(www.3M.com/interconnect)获得技术支持和服务。

    6. 常见问题与解决方案


    - 问题:如何正确安装电缆?
    - 解决方案: 遵循制造商提供的安装指南,确保电缆不被过度拉伸或弯曲,使用适当的工具进行固定和接线。

    - 问题:如何测试电缆的电气性能?
    - 解决方案: 使用专业的电缆测试仪,检查电缆的电阻、电容、电压等级等参数,确保符合产品规格要求。

    - 问题:如何处理电缆故障?
    - 解决方案: 如果出现故障,首先检查接线是否松动或损坏。如需进一步维修,请联系专业的技术支持团队。

    7. 总结和推荐


    总体评价:
    3M Round Conductor Flat Cable 3355系列是一款专为高密度布线和复杂信号传输设计的产品。其优异的电气性能、广泛的温度适应性和简便的安装方式使其成为众多应用场景的理想选择。
    推荐:
    对于需要高效、可靠信号传输且空间受限的应用场景,强烈推荐使用3M Round Conductor Flat Cable 3355系列。无论是在电信、工业自动化还是消费电子领域,其卓越的表现都将为您带来满意的体验。
