7010352220

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870551
供应商: 海外现货
标准整包数: 100

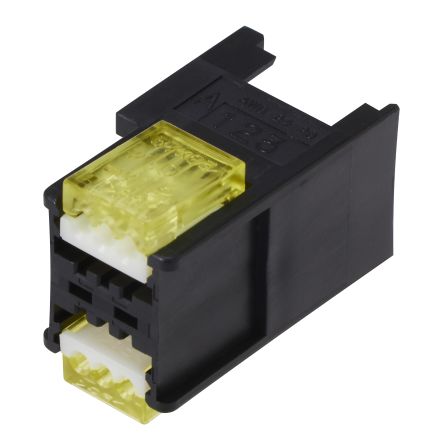

3M  7010352220

7010352220概述

    # 3M™ Mini-Clamp Socket 技术手册

    1. 产品简介


    产品概述
    3M™ Mini-Clamp Socket 是一种专门设计用于日本和亚洲地区典型布线规格的连接器。它结合了便捷性和可靠性,广泛应用于需要高效连接的小型化设备中。该系列连接器采用紧凑的设计,适用于各种尺寸电线的安装,包括2 mm间距的应用。
    主要功能
    - 快速、可靠且无损的绝缘穿刺式压接(IDC)终止
    - 支持多种电线规格
    - 集成电缆固定功能,确保连接稳定性
    - 可选面板安装卡扣,提供更高可靠性
    应用领域
    - 汽车电子
    - 工业自动化
    - 家用电器
    - 医疗设备

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 尺寸规格 | 2 mm 间距 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | Ni 2.54 µm (最低) 和 Au 0.2 µm (最低) |
    | 绝缘材料 | 玻璃增强热塑性塑料 |
    | 工作温度范围 | -20°C 至 +85°C(具体电流等级取决于环境温度) |
    | 电流等级 | 最大3.0安培 |
    | 电压等级 | 最大32伏特 |
    | 绝缘电阻 | >1 x 10⁶ Ω @ 600 VDC |
    | 耐压强度 | 1,000 VRMS @ 海平面 |

    3. 产品特点和优势


    特点
    - 便捷安装:无需特殊电线准备即可完成安装,方便快捷。
    - 高可靠性:高接触次数(超过数千次),适合恶劣工作环境。
    - 环保设计:符合UL 94V-0阻燃标准,提供额外安全保障。
    - 多样化配置:支持3、4、6、8针布局,覆盖不同应用场景。
    优势
    - 节省空间:紧凑的设计能够有效减少板载空间占用。
    - 高性能:通过严格的测试验证,确保长期稳定运行。
    - 广泛兼容:适用范围广,支持多种电线规格,适应性强。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子控制单元(ECU):该系列连接器可作为小型化的内部布线解决方案,满足严格的工作环境要求。
    - 家用电器模块:例如微波炉或空调的控制面板,提供便捷高效的连接方案。
    使用建议
    - 在安装时,确保电线绝缘外径符合指定范围,避免过紧或过松。
    - 建议使用标准钳子进行压接操作,以保证连接质量。
    - 对于面板安装型号,务必按照手册要求正确切割面板开孔。

    5. 兼容性和支持


    兼容性
    - 电线兼容性:支持20-26 AWG裸铜、镀锡铜或镀锡铜合金线缆。
    - 工具兼容性:兼容标准钳子或3M™ Scotchlok™ Crimping Tools E-9BM/E-9E工具。
    厂商支持
    3M公司提供全面的技术支持和售后服务,包括在线资源和技术培训,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法牢固锁紧 | 检查电线规格是否匹配,并确认是否完全插入插座 |
    | 电线插入后接触不良 | 确保电线绝缘剥离长度适中,并重新进行压接 |
    | 长期使用后接触性能下降 | 定期检查连接器是否受到腐蚀或其他物理损伤 |

    7. 总结和推荐


    综合评估
    3M™ Mini-Clamp Socket 系列凭借其高可靠性、便捷安装和广泛的兼容性,在多个行业中表现出色。特别是在对空间有限但性能要求较高的应用场景中,它无疑是一个优秀的选择。
    推荐结论
    强烈推荐使用该系列连接器,尤其适用于需要小型化设计和高稳定性的场合。无论是在汽车电子还是家用电器领域,3M™ Mini-Clamp Socket 都能提供卓越的解决方案。
