HF365/36SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 36Conductors 28AWG 300V Gray Box
供应商型号: Q-HF365/36SF
供应商: 期货订购
标准整包数: 5

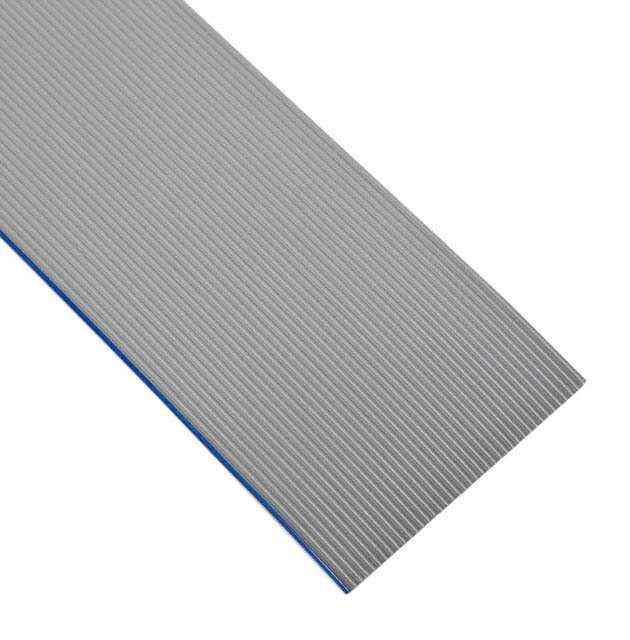

3M 扁平带状线缆 HF365/36SF

HF365/36SF概述

    3M HF365系列低烟零卤素平扁导线技术手册

    1. 产品简介


    3M HF365系列低烟零卤素平扁导线是一款专为各种应用设计的高品质导线。该产品采用低烟零卤素材料制成,确保在极端条件下保持优异的性能和安全性。其独特的结构使得它在通信、医疗设备和工业自动化等领域具有广泛应用。

    2. 技术参数


    - 尺寸参数:
    - A:0.200±0.010英寸 [5.08mm] 至 3.200±0.020英寸 [81.28mm]
    - B:0.150±0.007英寸 [3.81mm] 至 3.150±0.015英寸 [80.01mm]
    - 导线规格:
    - 28 AWG 7 x 36股绞合铜导体
    - 每股直径:0.127英寸 [3.23mm]
    - 导体电阻率:< 10 Ω/1000英尺
    - 电气参数:
    - 特性阻抗:100Ω(不平衡)
    - 电容:15.0 pF/英尺 [49.2 pF/m] (不平衡)
    - 电感:0.15 H/英尺 [0.49 H/m] (不平衡)
    - 延迟时间:1.51 ns/英尺 [4.95 ns/m] (不平衡)
    - 传播速度:68%
    - 环境参数:
    - 温度范围:-40°C 至 105°C
    - 阻燃等级:UL水平

    3. 产品特点和优势


    - 低烟零卤素:低烟零卤素材料有效减少燃烧时产生的有毒气体,降低对消防员的风险,并减少附近设备的腐蚀。
    - 高密度布线:每根导线中心距离0.050英寸,便于大规模压接连接到IDC连接器上。
    - 可分割性:可以轻松分离以进行分支或单独终端处理。
    - 兼容性强:适用于多种标准尺寸的连接器,便于集成到现有系统中。

    4. 应用案例和使用建议


    - 通信设备:HF365系列导线常用于电信和网络设备中的信号传输,提供高稳定性和抗干扰能力。
    - 医疗设备:在医疗器械中,低烟零卤素材料保证了患者和医护人员的安全,尤其在紧急情况下。
    - 工业自动化:适用于机器人和自动化生产线中的复杂布线系统,提高系统的可靠性和耐用性。
    使用建议:
    - 在安装过程中确保导线不受过度弯曲或拉伸,避免损伤内部导体。
    - 使用适当的工具和方法进行压接连接,确保连接的稳固性和可靠性。

    5. 兼容性和支持


    HF365系列导线兼容广泛的标准尺寸连接器,适用于多种设备。3M公司提供了全面的技术支持和售后服务,用户可以通过访问官方网站或联系当地代表获取更多信息和支持。

    6. 常见问题与解决方案


    - Q:如何判断导线是否符合低烟零卤素标准?
    - A: 通过查阅产品说明书或联系制造商确认产品的RoHS合规状态。
    - Q:导线是否有特殊标记以区分不同的导体?
    - A: 蓝色标记在电缆的一侧表示第1号导体,可以根据此标记进行正确接线。
    - Q:在极端温度下使用时应注意哪些事项?
    - A: 确保在规定的温度范围内使用,超过规定范围可能导致导线性能下降或损坏。

    7. 总结和推荐


    总体而言,3M HF365系列低烟零卤素平扁导线凭借其卓越的性能、安全性和多功能性,成为各类电子设备的理想选择。其广泛的适用性和高质量保证使其在市场上具有显著的竞争优势。强烈推荐在通信、医疗和工业自动化等领域中使用此产品。

HF365/36SF参数

参数
长*宽*高 5.08mm(宽度)*890μm(高度)
零件状态 在售

HF365/36SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/36SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/36SF HF365/36SF数据手册

HF365/36SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
